12인승 3인승 캠핑카 제작 - 126호 (무시동히터, 냉장고, 태양광 2장)
Date : 2018-11-19
Name : File : 20181119193926.jpg
Hits : 123
안녕하세요! 아트원 입니다. 오늘은 126호의 출고 관련 사진과 글을 남깁니다.
캠핑카는 127호까지 출고가 되고 현재 적재되어 있던 카니발들이 엔지니어들의 폭풍 작업으로

인해 어느정도 정리가 된 상태 입니다.
캠핑카도 이제는 작업이 가능하지만, 대신 작업 기간이 좀 길어졌습니다.

1주가 걸리던 작업이 2주정도로 소요될 예정입니다.
카니발의 하이루프 작업과 병행하여 작업되므로 작업기간을 좀 늘린다면 작업이 가능할듯 합니다.






현재 제일 오래 기다리신분의 차량을 작업하고 있습니다. 128호가 되겠네요.
캠핑 룸 박스의 재고를
다시한번 확인 후 다음분에게 전화를 드릴 예정입니다.

아트원의 데모카도 작업을 해야 합니다.
128호 다음으로 작업이 진행될지는 아직 정해지지 않아 말씀드리기 어렵네요.
현재 128호는 10월 중순정도에 마감이 되고,
이후 스케쥴은 다음주(10월 2주째) 중으로 정해질 예정입니다.

아트원 마실 캠핑카는 고정된 레이아웃에 2~4인승으로 제작 됩니다.

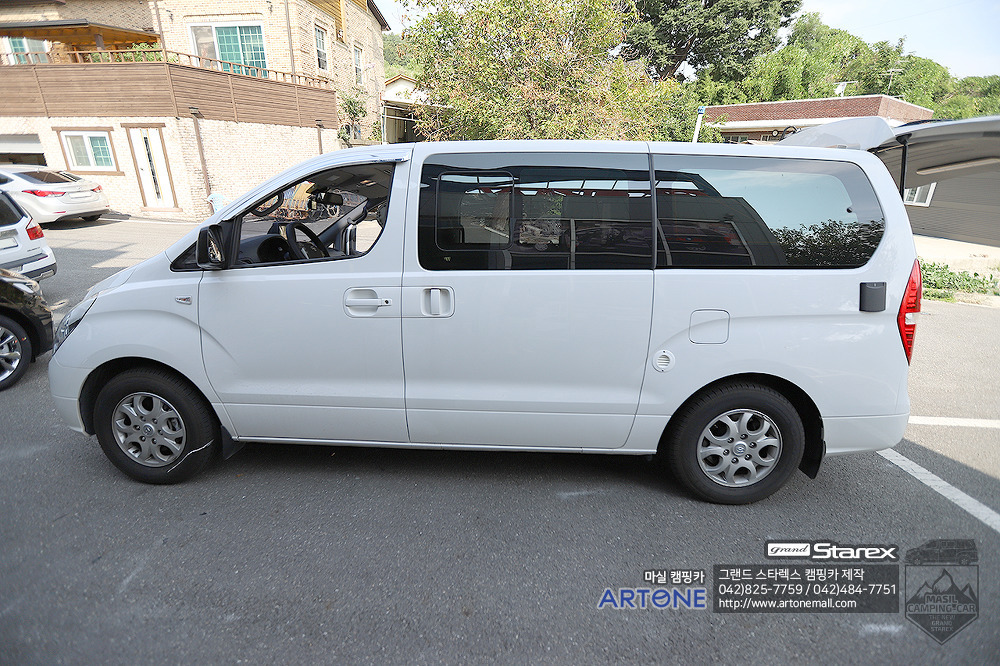

12인승 그랜드 스타렉스 차량을 캠핑카 3인승으로 개조되어 출고 됐습니다.
마실 캠핑카는 12인승 현재 그랜드스타렉스 차량이 기반이 되어 실내 개조가 됩니다.
1열을 제외한 모든 시트가 탈거되고 탈거된 시트는 폐기 됩니다.
(고객님께서 필요하시다면 가져가실 수 있으나,
무게+부피 때문에 트럭을 가지고 오셔서
가져가셔야 합니다.)

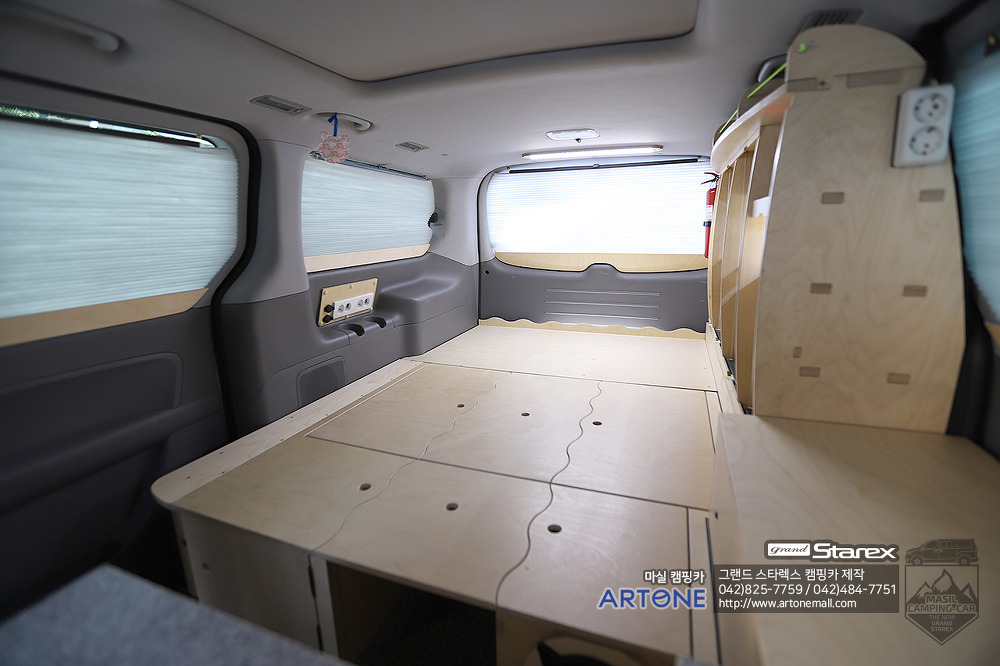

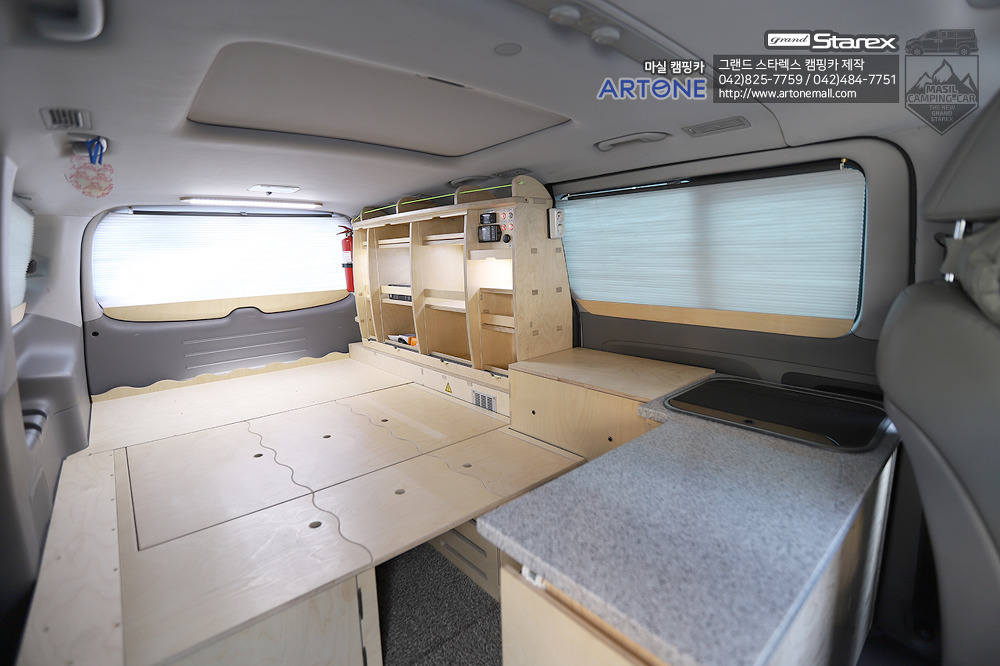

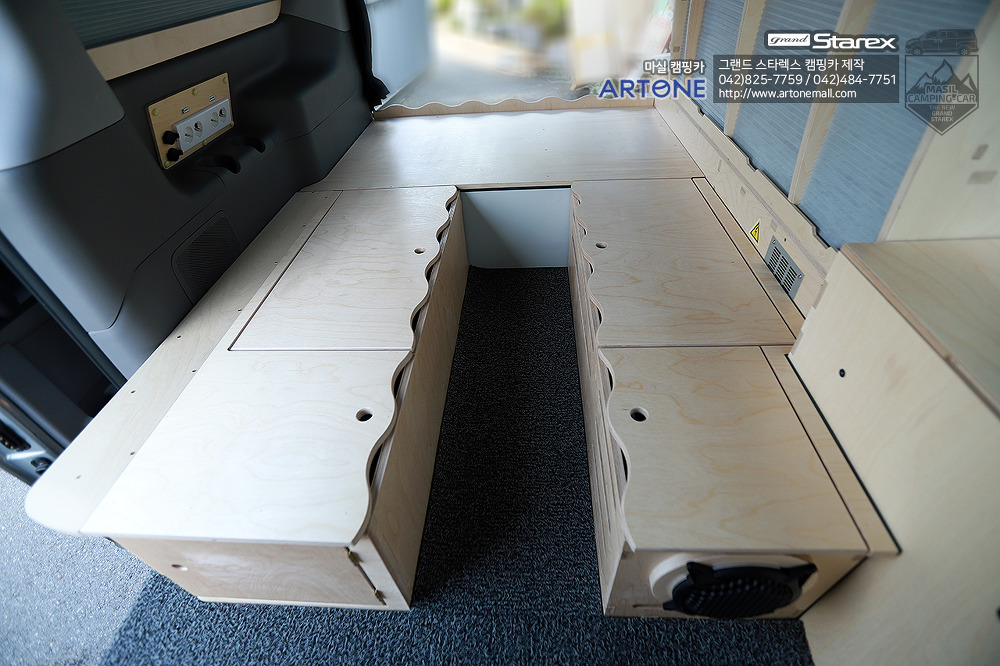

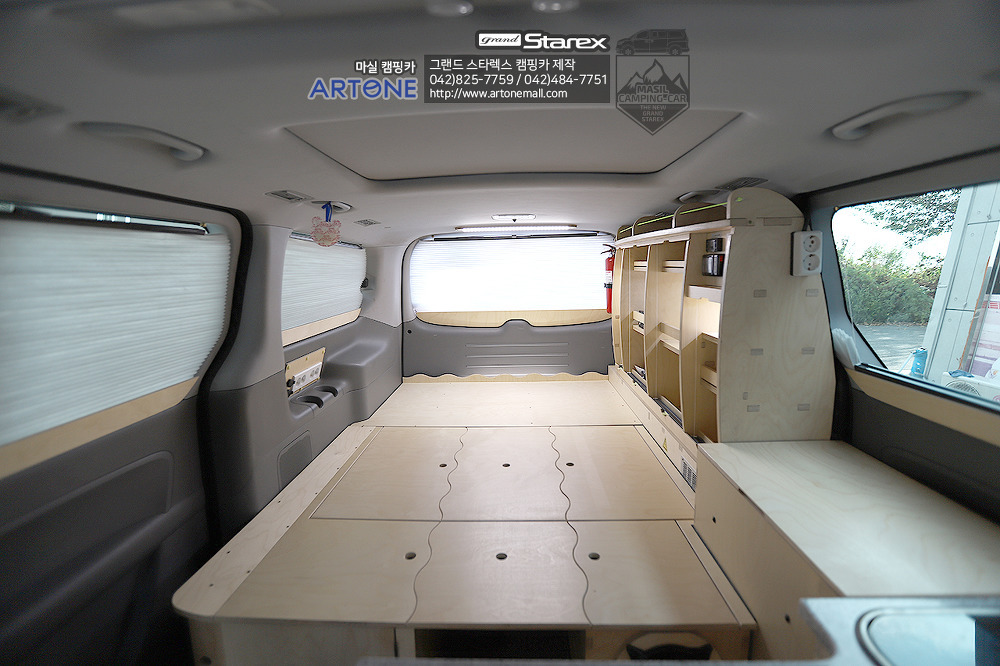

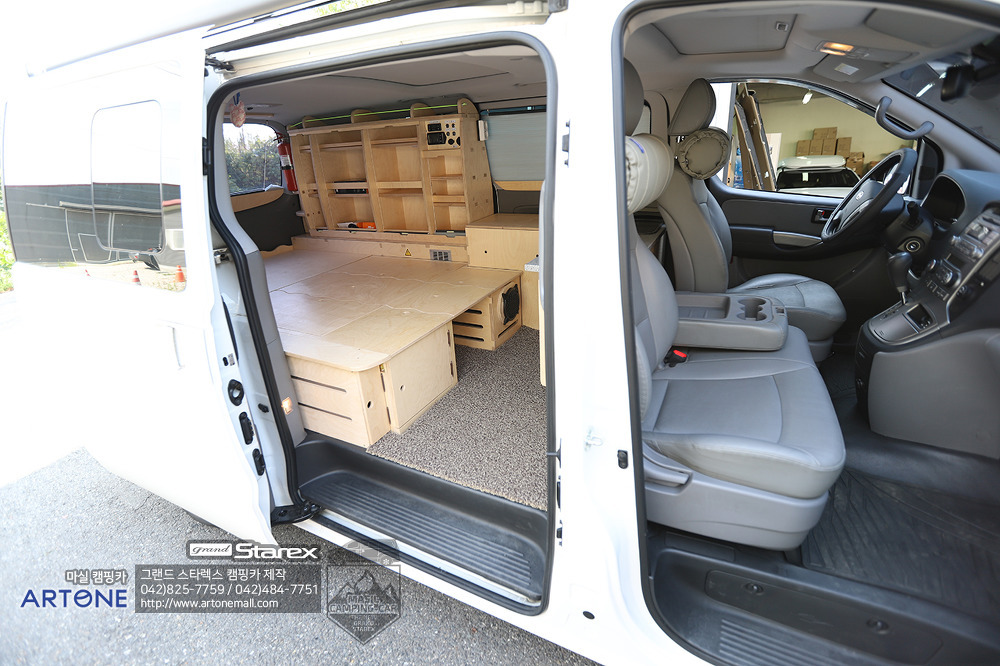

처음으로 보여드릴곳은 취침 공간입니다.
보이는 널직한 공간이 연속된 평면으로 0.5㎡이상의 면적이 나와야 합니다.
취침 공간은 중앙에 통로석은 제거가 가능하고,
좌/우 수납공간은 여닫이 문으로 고정 됩니다.







왼쪽사진은 인버터의 옵션을 추가 하셨을때 들어가는 사진입니다.
인버터는 3000W로 유사계단파 인버터 입니다.
사용할때 전원을 ON하셔서 사용을 하시고,
사용하지 않을땐 전원을 OFF해 주셔야 배터리의 전기를 소모하지 않습니다.

인버터의 사용용도에 따라 유사 계단파를 쓰느냐
순수 정현파를 쓰느냐로 나뉩니다.

이 처럼 인버터를 사용하실때에는 항상 사용하는 전기 제품의 용량을 감안하여 사용을 하셔야 하며,
측면 수납공간에 있는 배터리 모니터링에서 배터리의 잔량을 항상 확인 하시기 바랍니다.

배터리는 저전압기능이 포함되어 있어 11v ~ 12v 이하로 전압이 내려갈 경우
전체 전기는 차단되어 충전만 가능한 상황이 됩니다.

인버터? 어떤걸 써야 할까? 용량은 어느정도?
드릴, 선풍기, 커피포트, 전기장판, 단순 모터류등 전기 파형에 영향을 받지 않는 제품을 쓰실땐 유사 계단파로도 충분하며,
노트북, 음향장비, 의료기기, 정밀 음향기기, 계측기기, 할로겐 처럼 전기 파형에 민감하게 반응하는 전기제품들은 순수 정현파(한전과 같은 전기 파형)를 사용하셔야 합니다.
또한 쓰시고자 하는 전기 제품의 소비전력 대비 1.5배 이상의 용량을 설치 하셔야 하므로 3000w를 설치 하실 경우 소비전력 2000w 이하의 제품을 사용하심이 좋습니다.
동시에 사용하실 경우 쓰는 전기제품 모두의 합이 2000w를 넘지 않게 쓰셔야 배터리에 무리가 없습니다.
전기 제품의 소비전력은 w로 표기 됩니다. 대부분 제품의 스티커에 표기 되어 있으며, 중간에 아답터가 있는 제품은 DC볼트(V) x 암페어(A) 식으로 계산하여 W를 구합니다. 위 내용은 아래 링크의 사이트에서 발췌 하였습니다.






인버터의 올바른 사용으로 고객님께 맞는 제품을 설치 하시길 바랍니다.
아트원에서는 유사 계단파 3000w를 설치해 드립니다.







전기 장치는 취침 공간 일부에 설치가 되며, 중앙으로는 통로석 또는 수납공간으로 활용할 수 있는 공간이 있고,
수납함과 보조배터리의 구성으로 취침이 구성 됩니다.

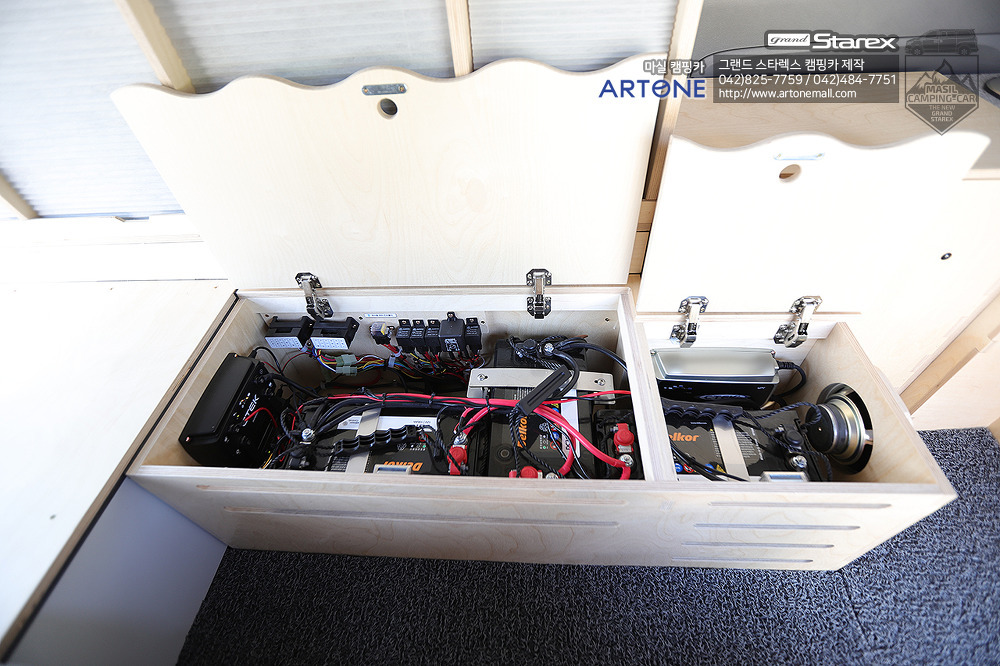

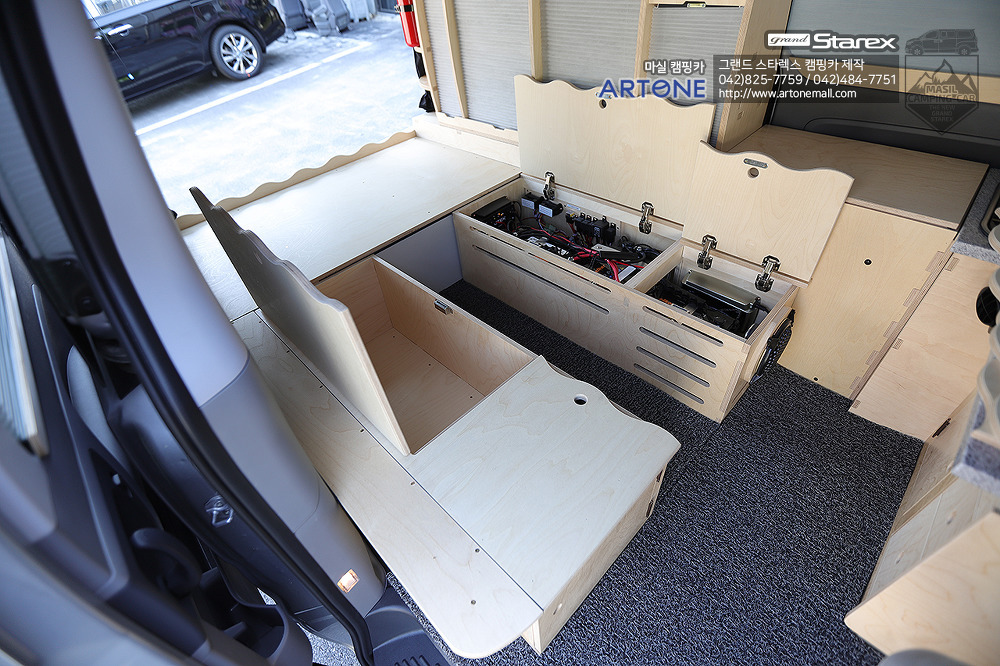

배터리 함에는
왼쪽사진 - 태양광 패널과 주행중 충전을 담당하는 부분과
오른쪽 사진 - 외부 충전을 담당하는 부분이 좌/우에 설치 되며,
중앙에는 보조배터리 100ah x 3개를 설치 합니다.

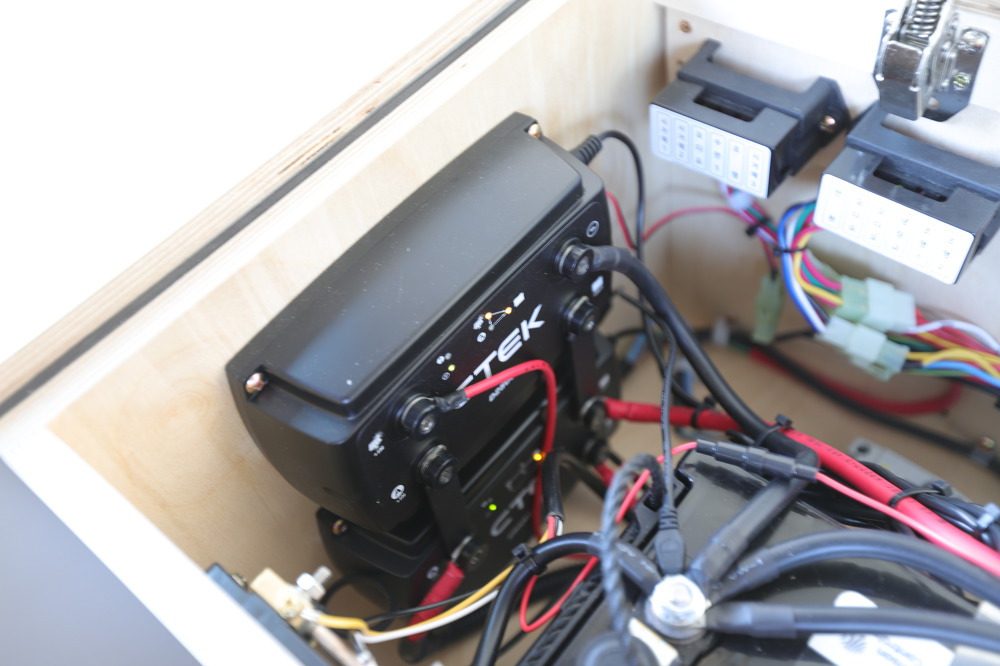

D250s는 태양광과 주행중 충전을 담당하며,
그 아래 설치된 Smartpass는 보다 효율적으로 충전을 하는 시스템 입니다.

주행 충전기는 대부분 승압 기능이 없어 초기에 고전류가 발생한 후
시간이 지남에 따라 점차 전류가 떨어지고 배터리의 소모가 많으면 자연히 방전 상태가 됩니다.

태양광으로도 충전을 하지만, 주변 환경에 의해 무용지물이 될 수 있어
외부 충전을 함께 설치 합니다.

외부에서 220V 전기를 공급했을 경우도 D250S DUAL과 SMARTPASS가 연결되어 있다면
짧은 시간 동안 시동배터리와 카라반 내부의 보조 배터리도 충전 가능하고
손쉬운 제어가 가능합니다.

운행중이라면 주행 충전기를 통한 충전하는 동시에
스마트패스에서 전기 사용이 가능한 전자 기기로 전기를 공급하고,
보조 배터리는 사용하지 않고 충전된 상태를 유지할 수 있습니다.

이 외에 저전압 방지 기능과 함께 자동 전기 차단 기능이 있어
전기로 인한 문제점을 해결, 보완할 수 있습니다.
아래 내용을 자세히 볼 수 있습니다.

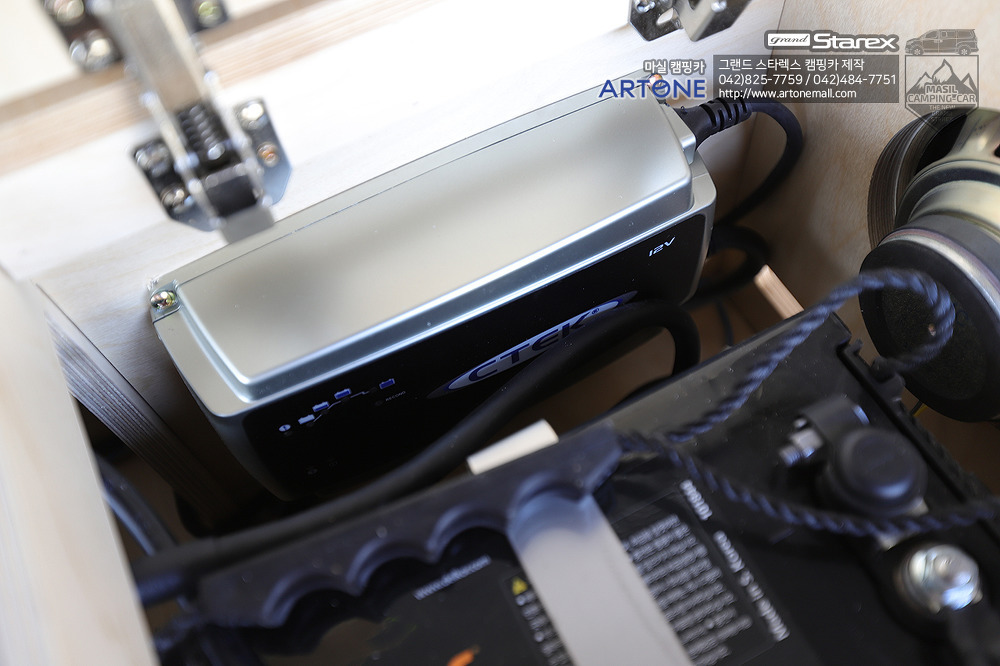

외부 충전은 CTEK XS-25000 제품이며,
220v의 전기를 차량에 맞는 12v로 전환하여 보조 배터리를 충전합니다.
외부 충전을 할때 배터리 모니터링에서 확인할 수 없습니다.

완전방전된 배터리에서 80%(사용가능상태)까지 충전되는 시간은 16시간 정도 소요 됩니다.
충전만 한다면 대략 20시간이라면 완충을 기대할 수 있을듯 합니다. 거의 하루를 보면 되네요.

보통 하루전에 충전을 해준다 생각하고, 보통 50%이상의 배터리 양을 기준으로 충전을 한다면
다음날까지는 완충이 가능할듯 합니다.
잔량을 확인하고, 충전 시간을 유추해볼수는 있을듯 합니다.

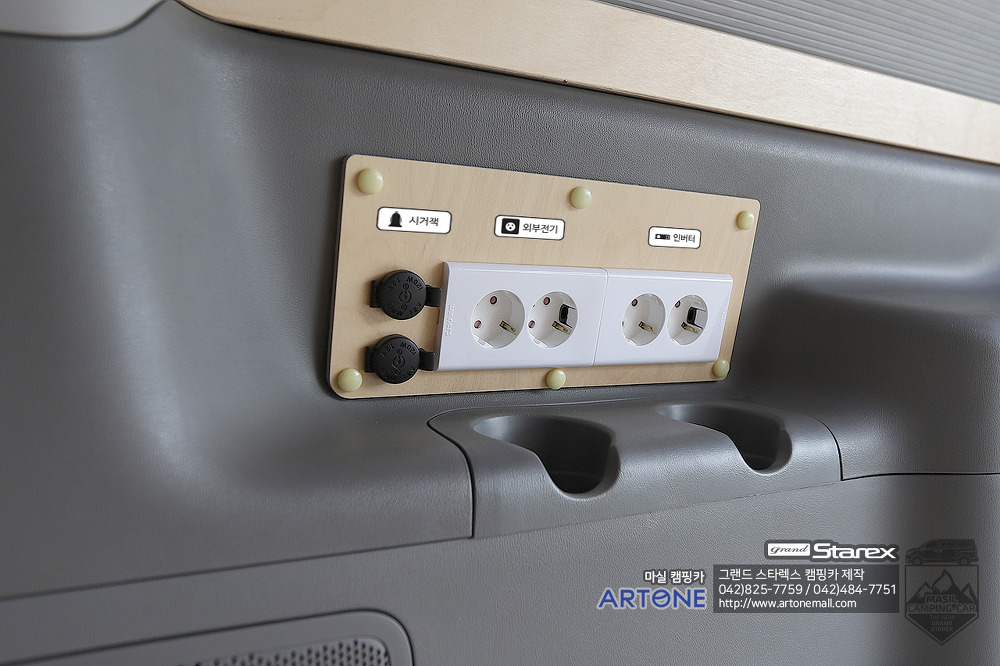

외부 충전을 할 경우 사용가능한 220v 전기와
인버터 220v 전기를 사용할수 있는 콘센트를 제공 합니다.

외부전기, 인버터가 구별이 되어 있으며,
인버터를 켤경우 사용가능한 2구와 캠핑장에서 제공되는 220v 전기를 사용할때
외부 충전기에 인입 후 사용 가능한 외부전기 콘센트 2구가 있습니다.

또한, 왼쪽의 2개의 시거소켓은 12v를 사용하며,
차량용 전기매트를 구매 하셔서 연결 후 사용하시면 좋을듯 합니다.

그 외 스마트폰 충전을 위한 차량용 시거소켓을 구매(별매) 후 스마트폰 충전도 가능 합니다.

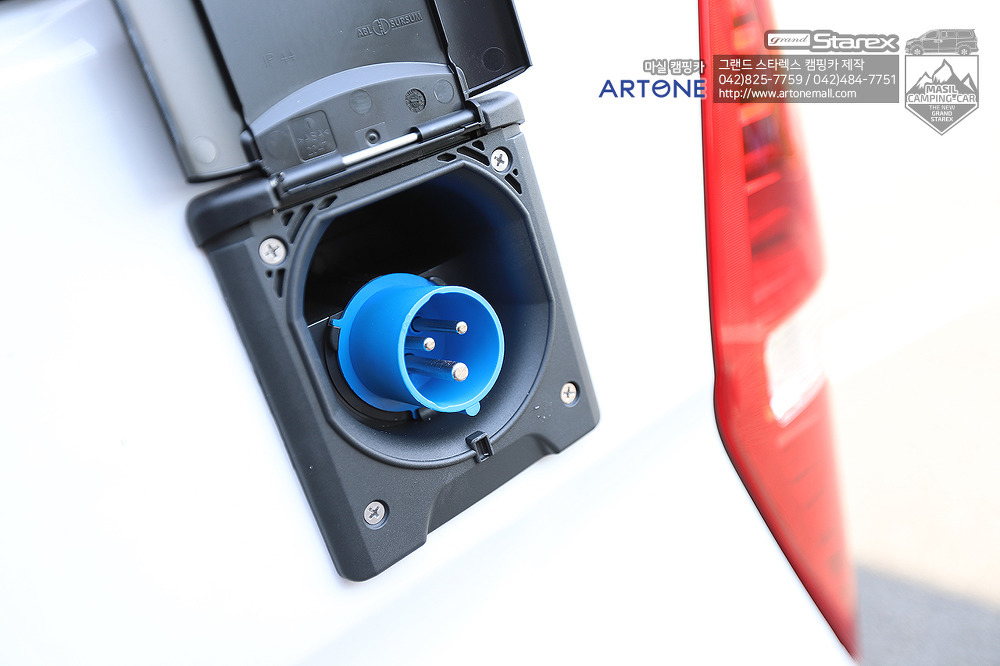

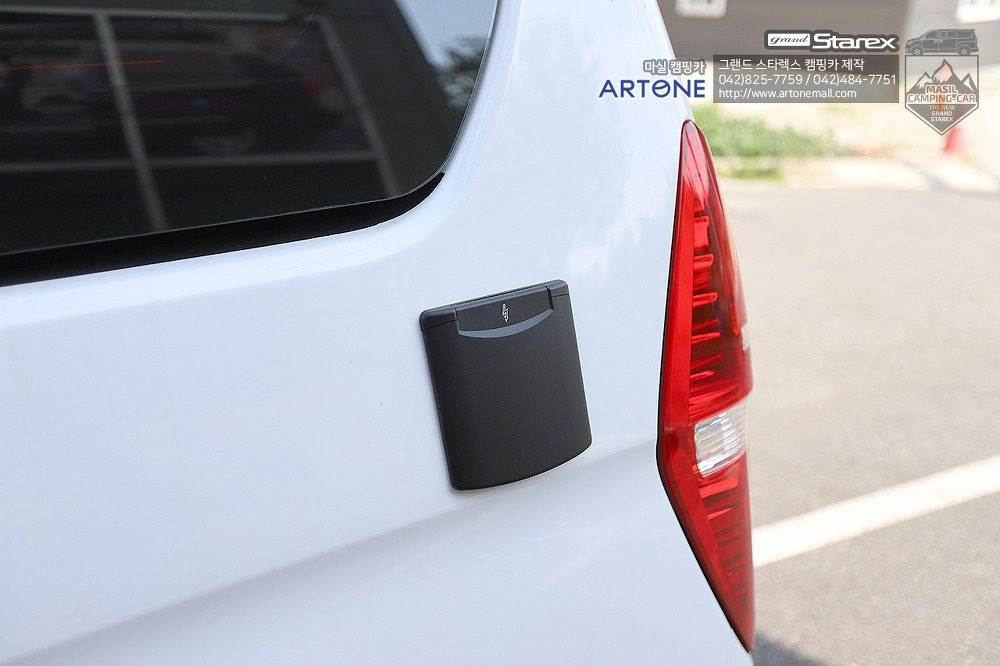

외부 전기 인입 사진 입니다.

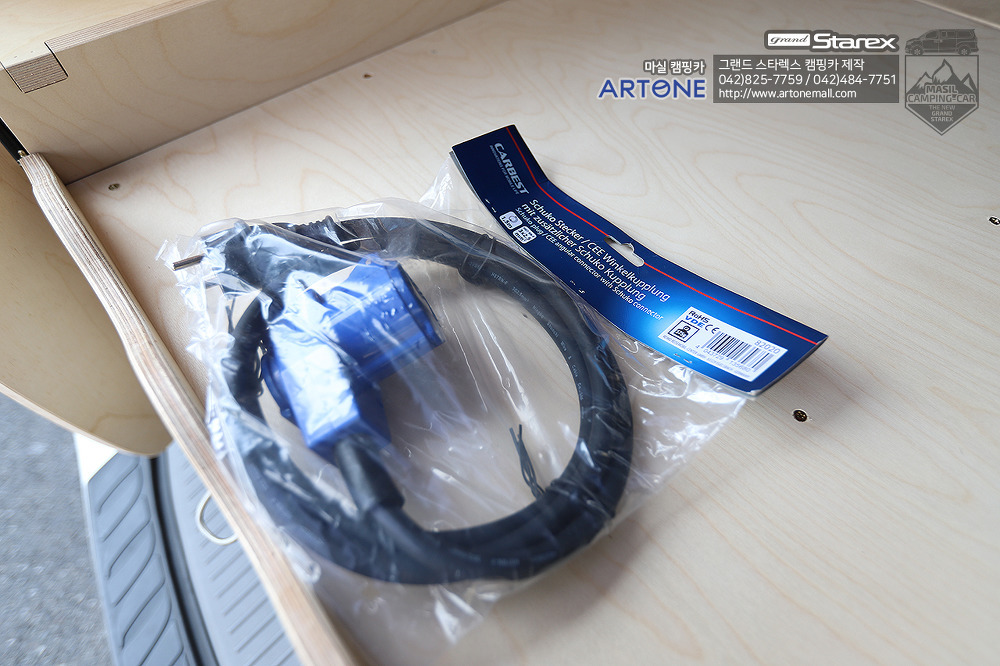

외부 전기 인입시 커버를 열면 소켓에 맞는 전기선을 제공하며,
리드선으로 차량까지 옮긴 후 인입선을 리드선에 연결하여 배터리 충전을 하면서
내부 220v 전기를 사용할수도 있습니다.
단, 외부 충전기를 연결하지 않는 상태라면 차량 내부에서 외부전기 콘센트를 사용할 수 없습니다.
참고하시기 바랍니다.

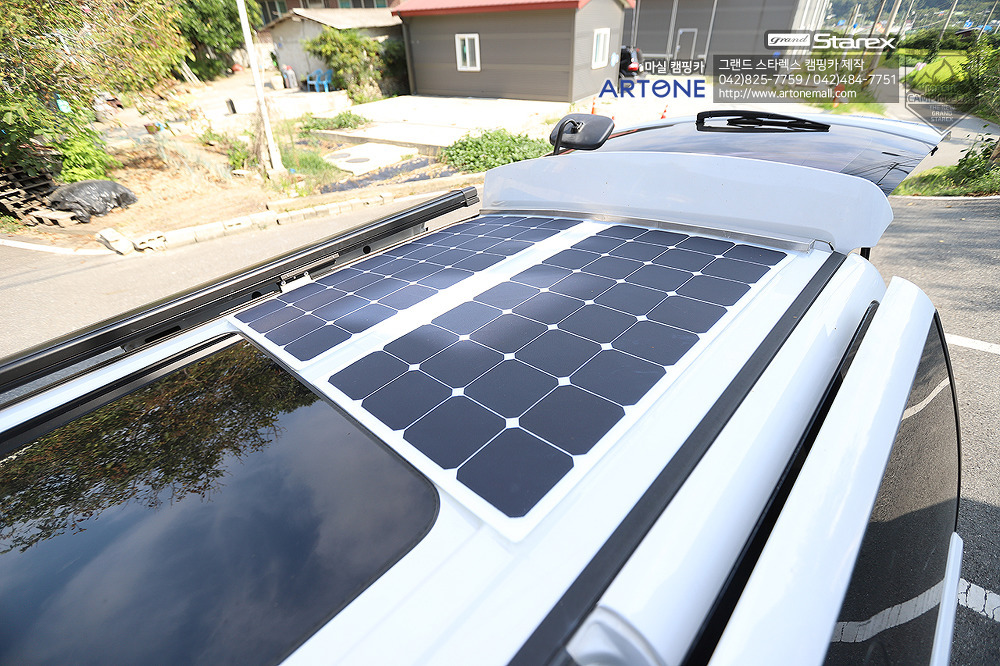

취침공간에 있는 보조 배터리의 충전을 하는 방법중 하나인 차량 천장에 설치 되는 태양광 패널 입니다.
100w x 2장이 설치되며, 해가 가장 높을때 충전이 매우 효율적입니다.
말그대로 태양광 패널은 해가 있을때만 충전이 가능 하며, 충전되는 양이 외부전기를 따라가지
못하므로 보조배터리의 방전을 방지는 보조적인 열할로 생각하시면 좋을듯 합니다.

캠핑을 가지 않을 경우 차량은 주차가 되어 있고, 보조 배터리는 방전을 계속 하므로
방전하지 않도록 전기를 계속 충전해 줘야 배터리를 오래 쓰실 수 있습니다.
주차는 외부에 주차하시면 태양광패널에서 충전이 가능 합니다.

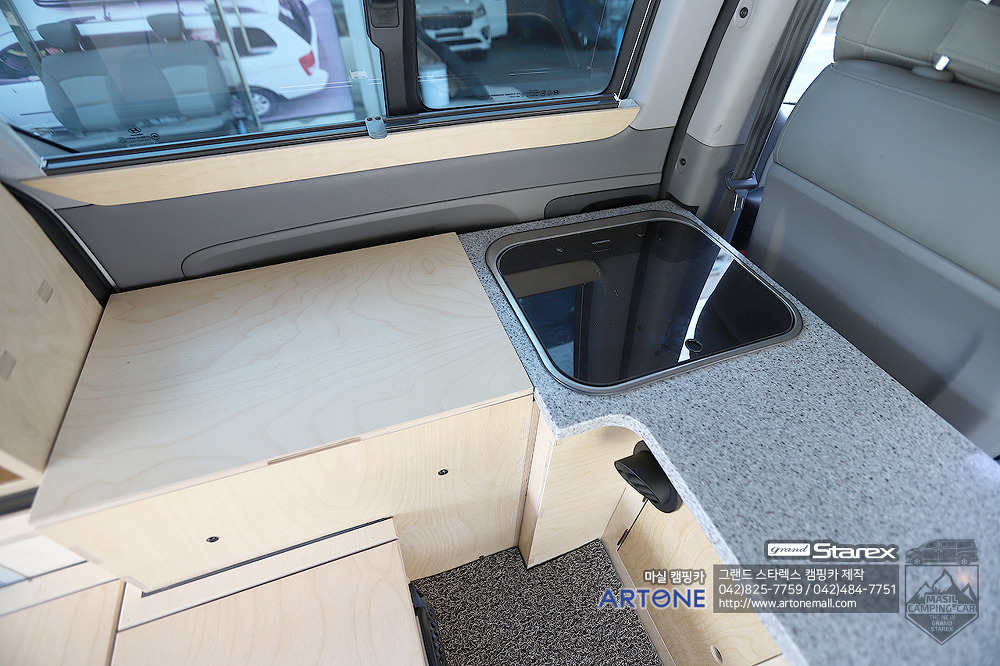

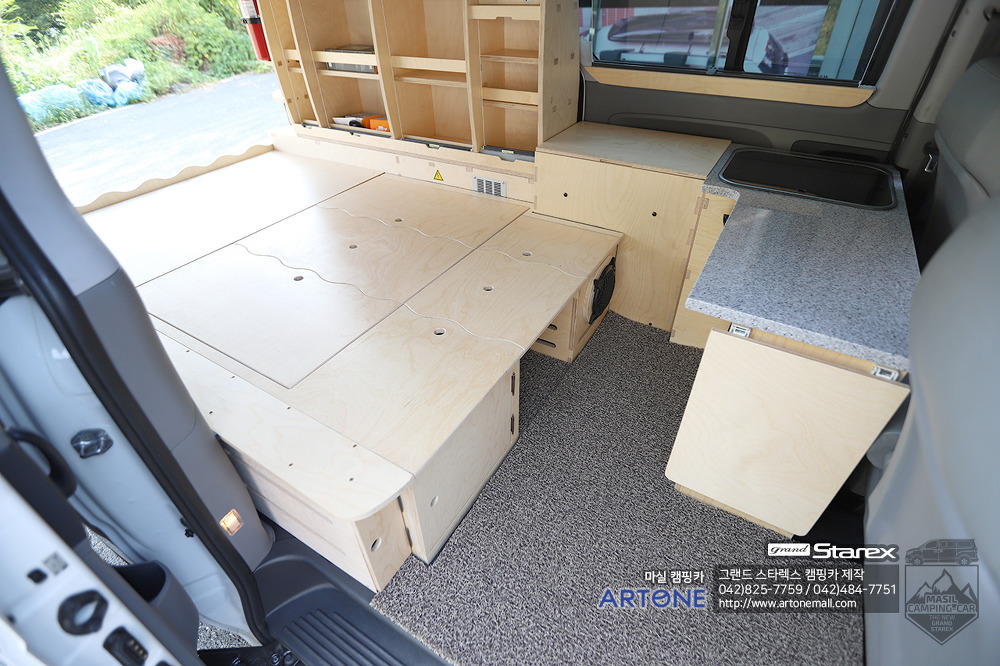

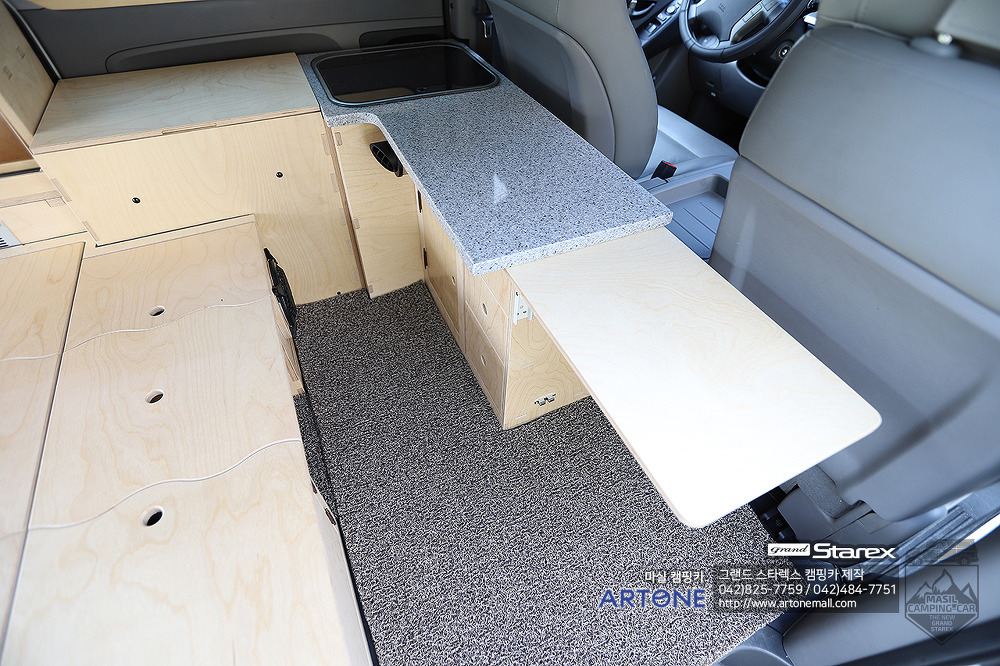

취침공간에 이어 조리대 입니다.
조리대는 인조대리석으로 만들어지고, 그 안에 싱크볼이 함께 있습니다.
싱크볼 아래에는 오폐수 시설이 있습니다.







조리대와 냉장고 입니다. 냉장고의 경우 보조 배터리에 연결되고
시간당 45w의 전기를 소비 합니다.

냉장고가 켜져 있다면 전기의 사용량을 모니터링을 하시는게 좋을듯 합니다.
주행중이시라면 걱정하지 않으셔도 되지요.
주행중 충전으로 인해 보조 배터리는 충전이 가능 하니까요.

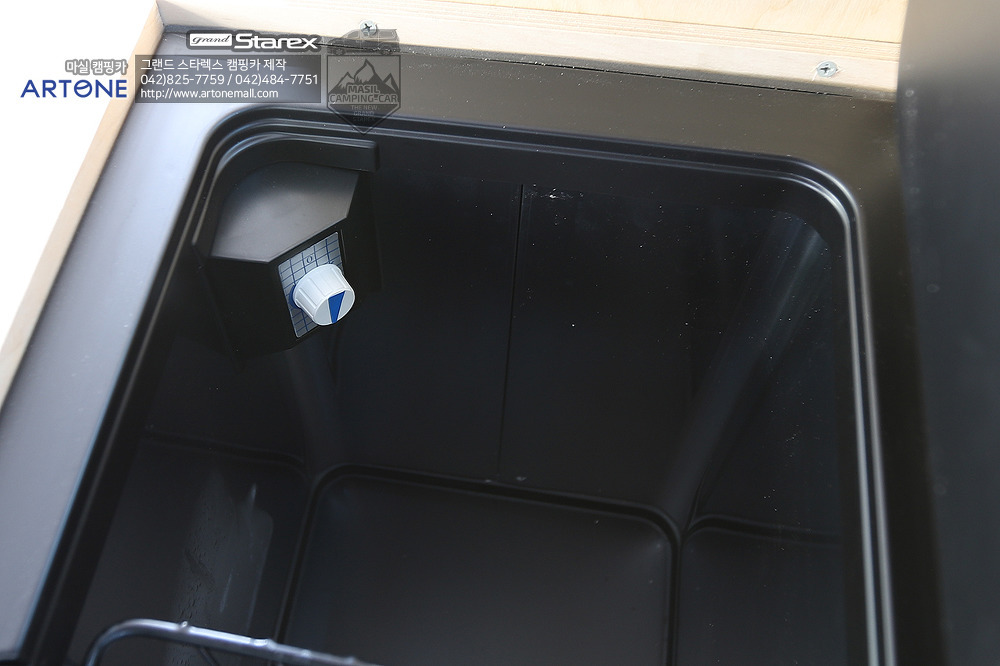

냉장고는 영상 10도에서 영하 12도까지 온도 조절이 가능 합니다.
다이얼은 별도 온도가 눈금으로 표기 되어 있지 않습니다.
최고, 최저를 확인 후 중간을 설정하셔서 쓰시고,
간혹 온도 조절을 하셔야 한다면 적당하게 다이얼을
위치 시켜야 합니다.

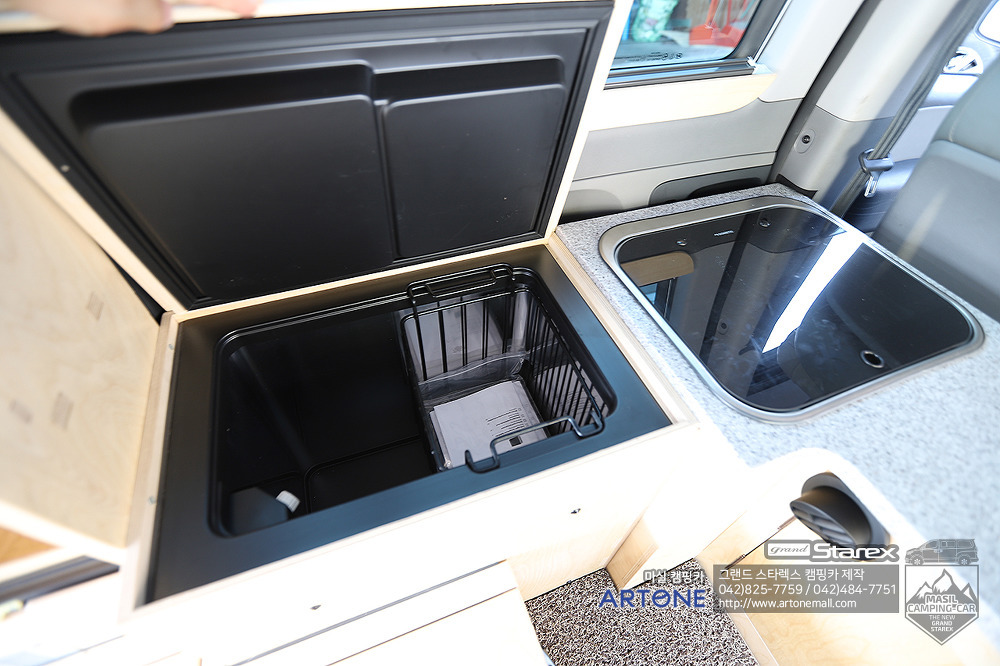

냉장고의 용량은 40리터이며, 냉장/냉동이 구분되어 있지 않고 하나의 공간으로 구성되며,
한쪽에는 공간활용을 위해 바구니가 있습니다.







왼쪽 사진

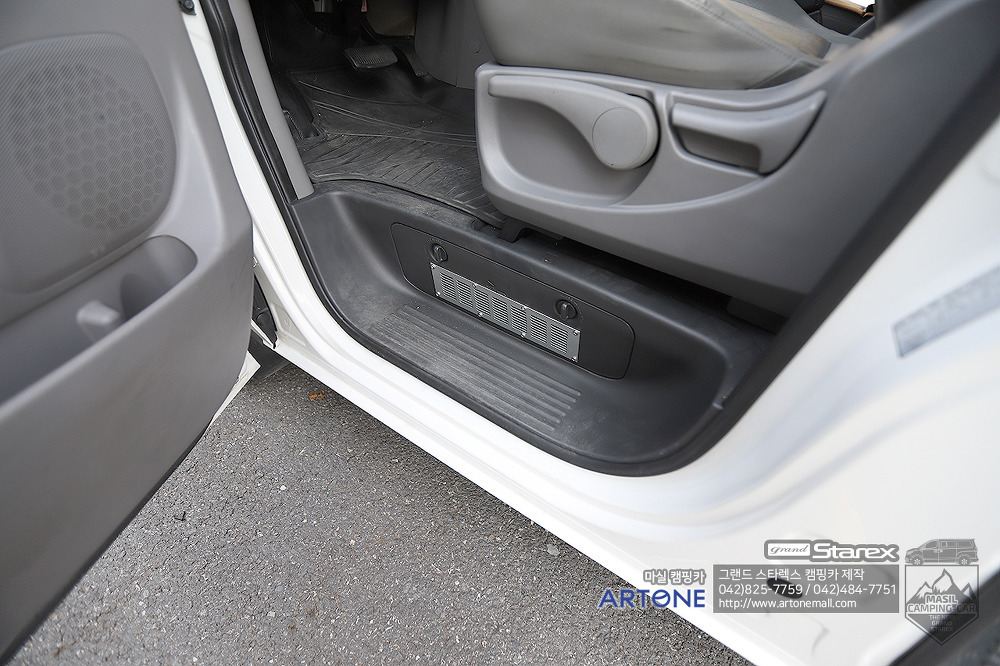

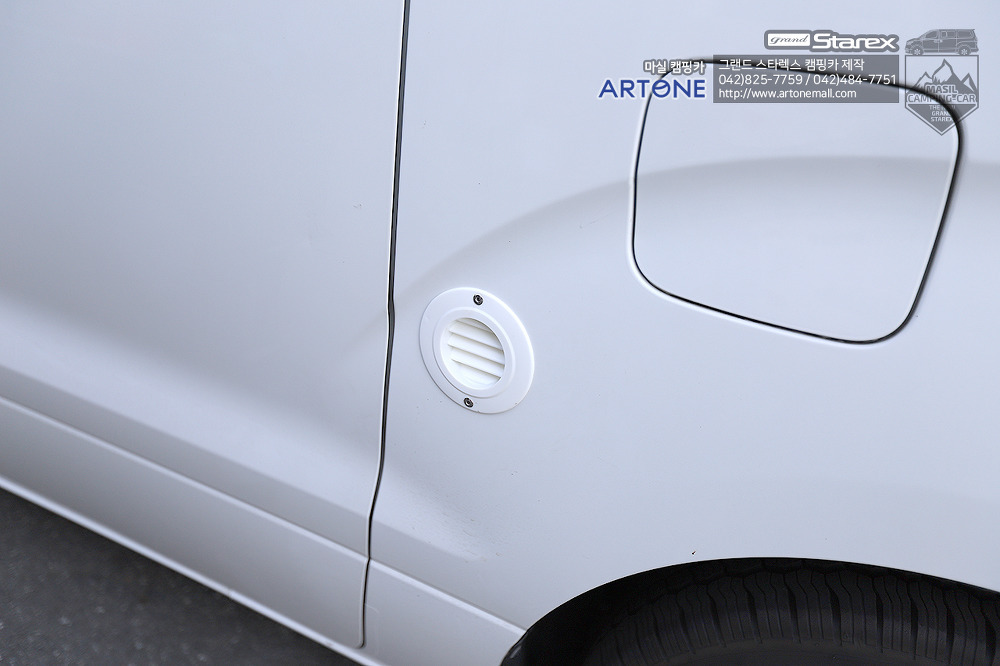

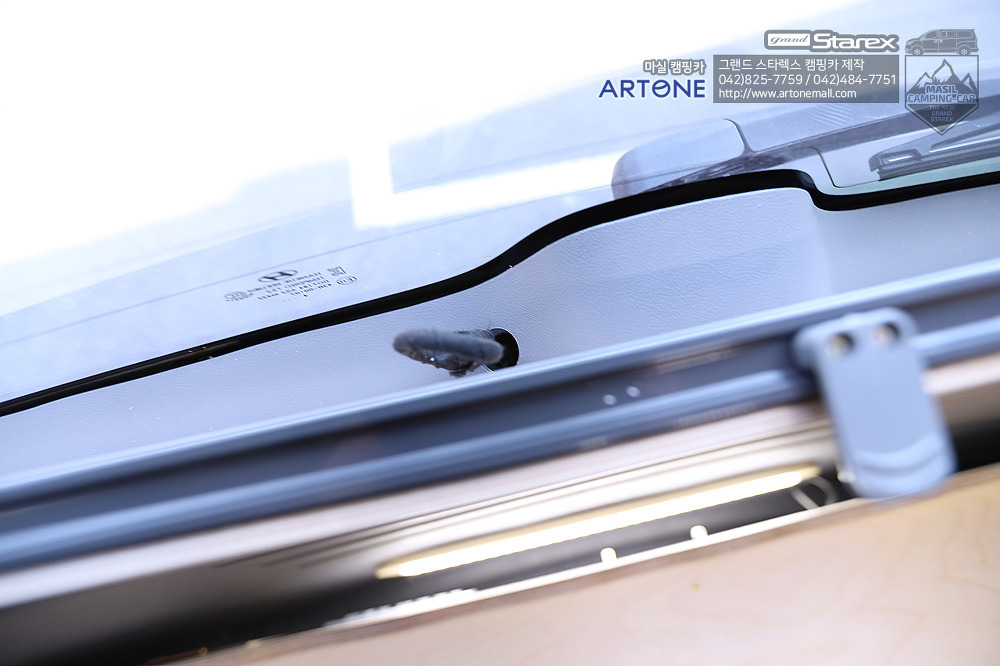

원형 환기구는 배터리에서 나오는 열과 냉장고의
컴프레셔에서 나오는 열을 방출하는 역할과
보조배터리 충전중 과충전일 경우 발생할 수 있는 황산가스의
원활한 배출을 위해 시공되고 있습니다.

황산 가스는 충전시 미량 발생이 되는데 배터리의 홀에 호스를 연결 하여
외부 홀에 연결하여 황산가스의 누출을
외부와 바로 접촉할 수 있도록 제작 합니다.

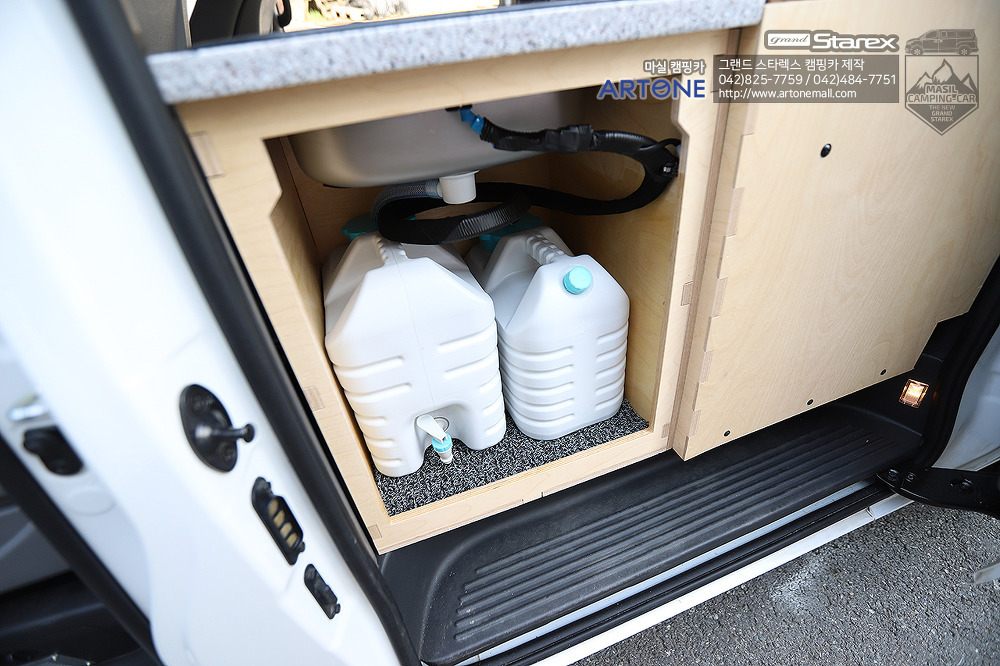

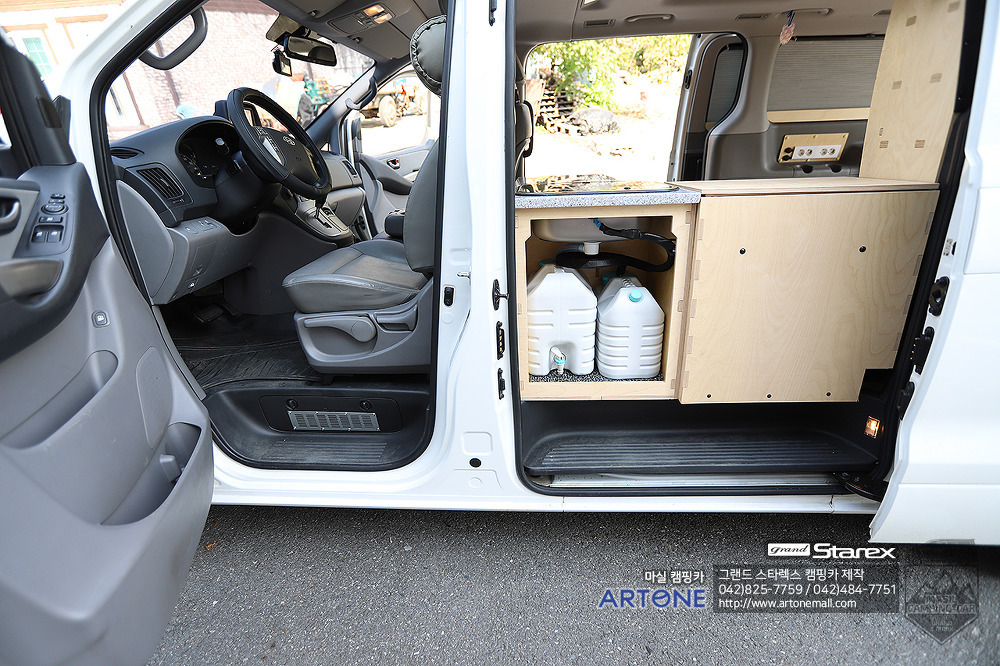

오른쪽 사진 오폐수 통은 청수 10리터와 오수 15리터의 용량이며, 각 통은 별도 탈거가 가능하여
비워주시거나, 채우는 일이 번거롭지 않습니다.
청수통안에는 별도의 워터펌프가 설치 되어 있어 내부의 물을 싱크볼로 올려주는 역할을 합니다.
싱크볼의 하수구는 싱크볼 수전에서 나오는 물을 싱크볼의 하수구를 통해 폐수통에
담기는 구조이며, 폐수는 그때그때 비워주시는 것이 좋습니다.







무시동 히터의 본체는 1열 운전석 바로 안래 소화기 자리에 설치가 되며,
소화기는 차량 측면 수납함에 설치를 해드립니다.
무시동 히터의 컨트롤러는 측면 수납함에 컨트롤 패널에 있으며.
각종 스위치류와 배터리 모니터링과 함께 설치 됩니다.

본 제품은 차량의 디젤 연료를 소모하며 따뜻한 바람을 만들어내고,
연소 후 배기는 차량 아래 배기구를 별도 설치 하여
차량 내부에는 배기가스가 들어오지 않는 구조로 설치 합니다.

아래 Airtronic D2 제품이 설치 됩니다.

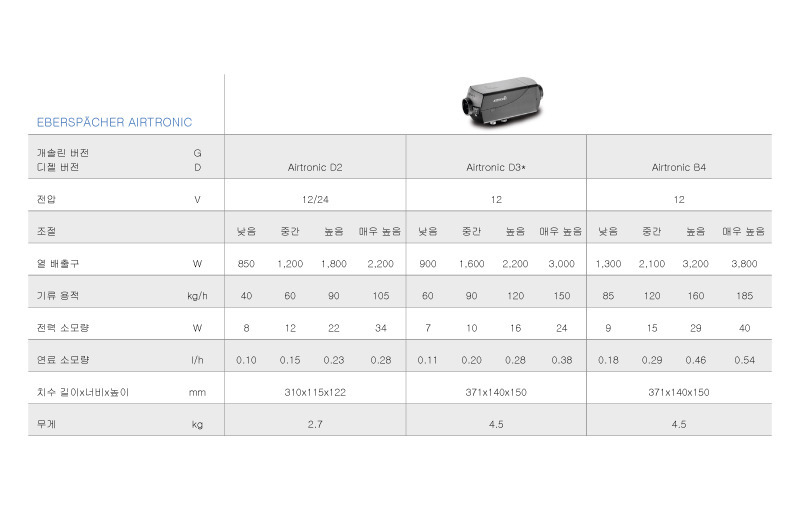

상세 스펙은 아래 이미지로 대신 합니다.

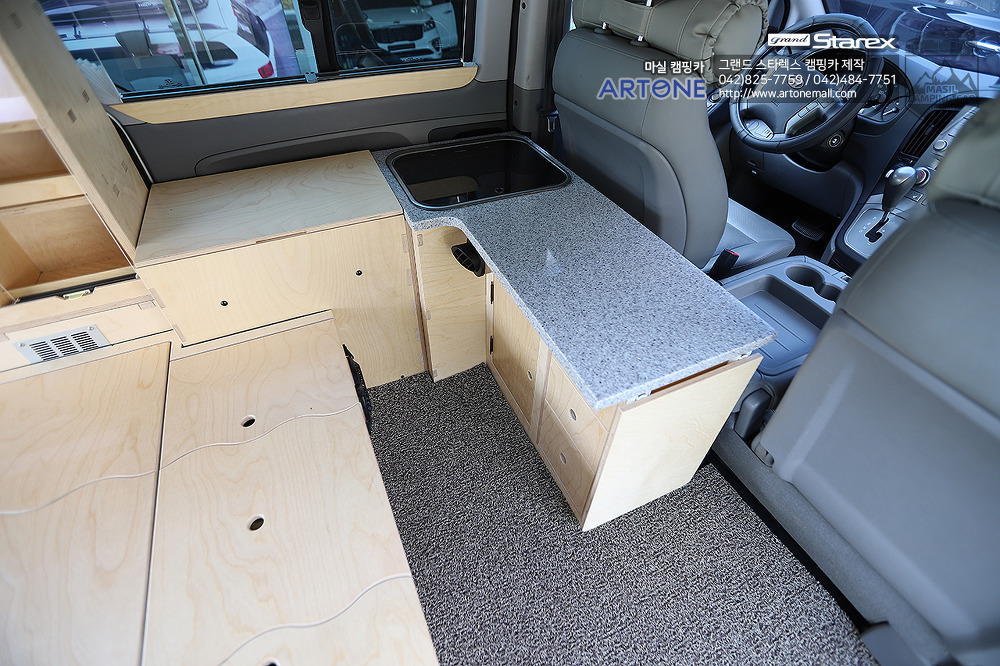

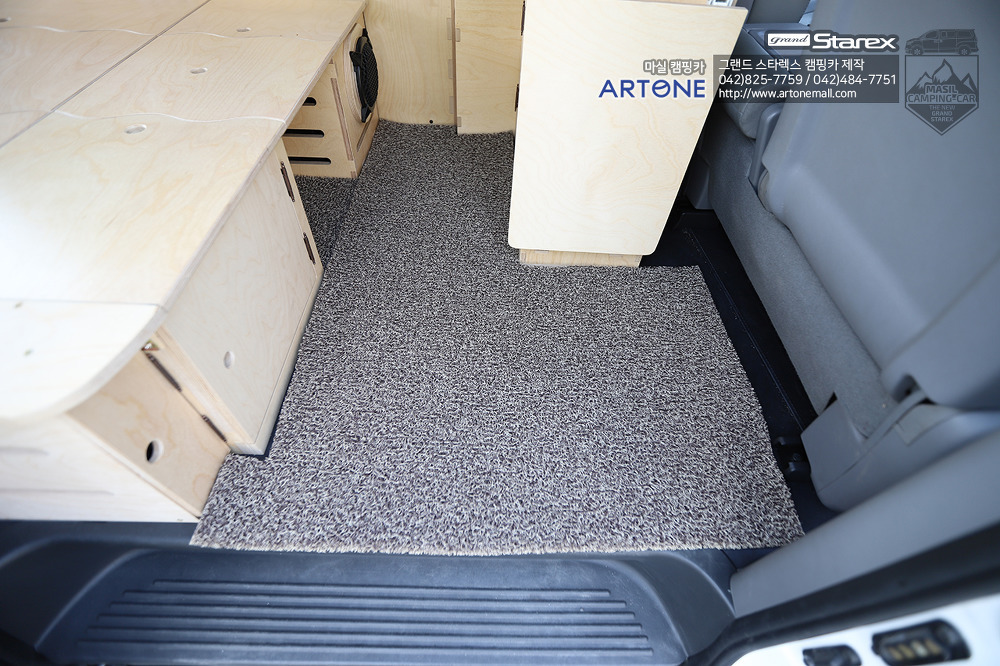

전체 바닥은 가구가 올라가기 전에 마무리 합니다.
바닥을 마무리 후 각종 가구들이 올라가고, 전기배선 및 배터리가 설치 됩니다.

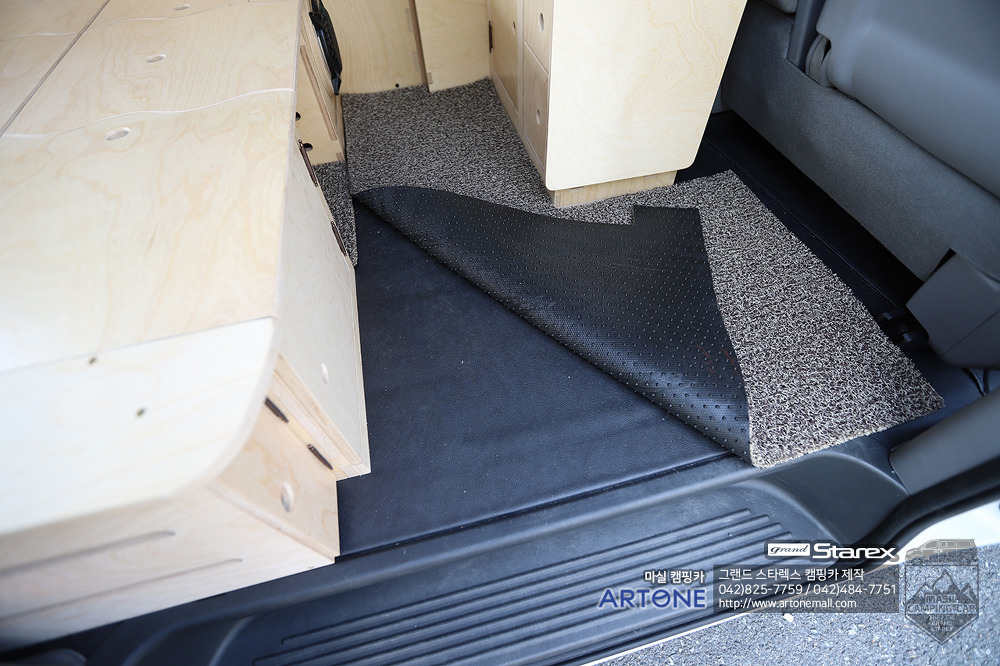

장판 위에 보이는 정글 매트는 추후 청소가 용이 합니다.
가구들의 배치 외 바닥은 정글매트로 올려드리고, 추후 청소는 털어주시거나, 끈적한것들이 있을 경우에는
고압수로 세척이 가장 좋습니다.

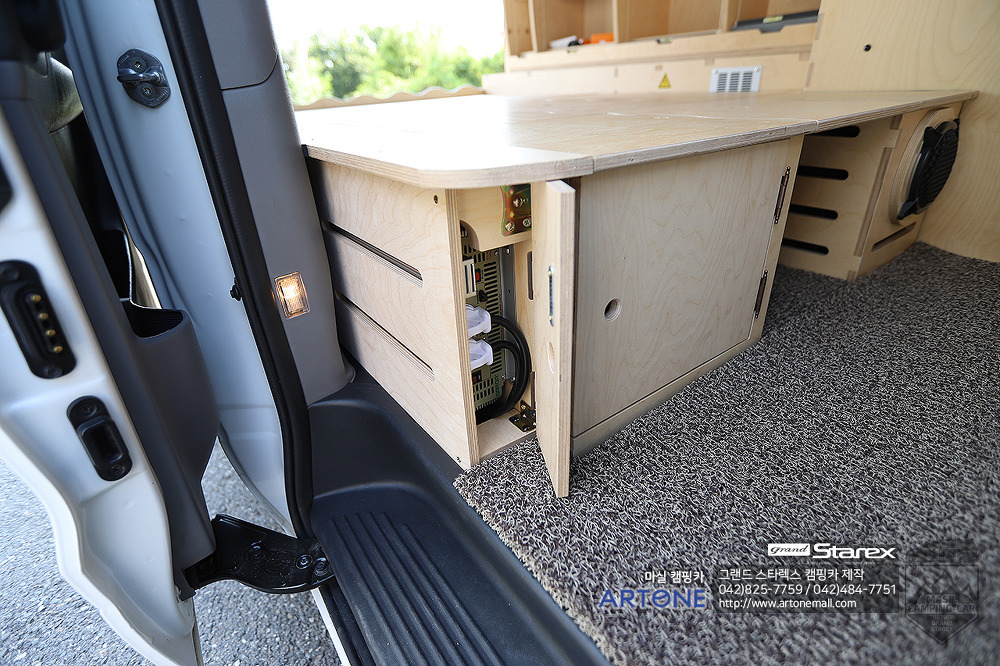

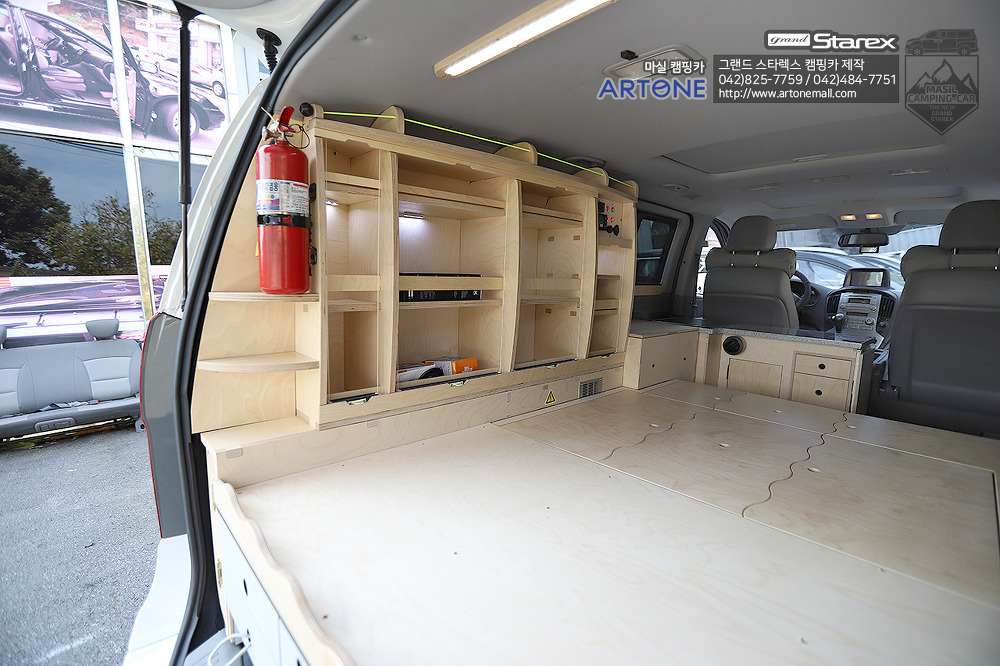

사이드 수납은 취침시 필요한 물품들이나,
야외 테이블이 펼쳐지고 필요한 물품들을 수납하기에는
사이드 수납이 가장 편리 합니다.

바로 옆에 취침 공간과 냉장고 그리고 조리대가 있고,
사이드 수납장에는 메인 커트롤패널이 부착 되어 있습니다.

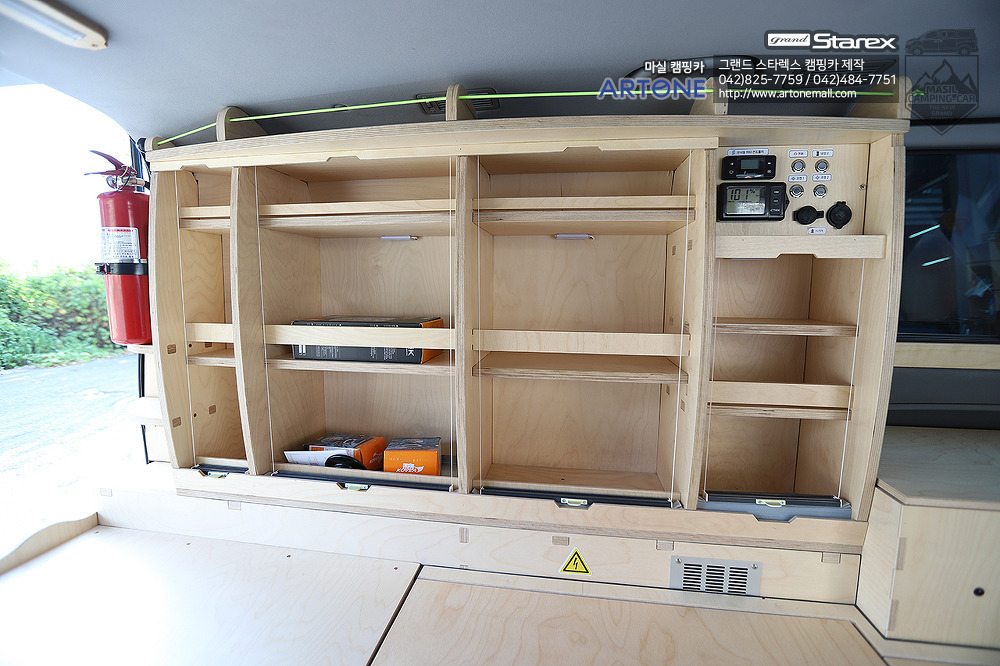

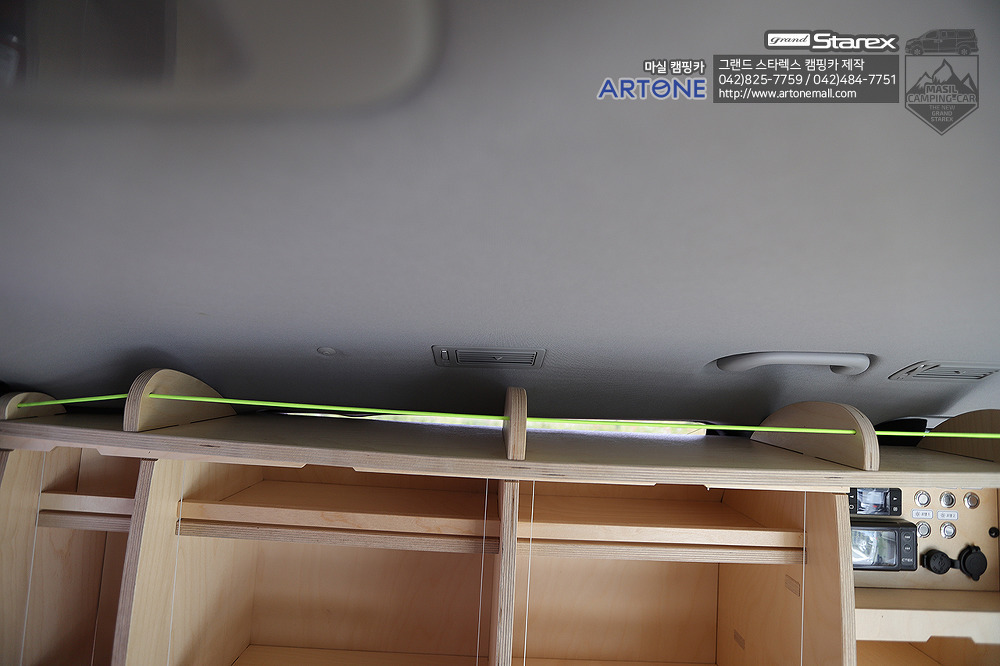

사이드(측면) 수납장은 허니콤 블라인드로 칸막이가 되어 있고,
원하는 위치에 고정이 가능 합니다. 상하 조절 방식 입니다.

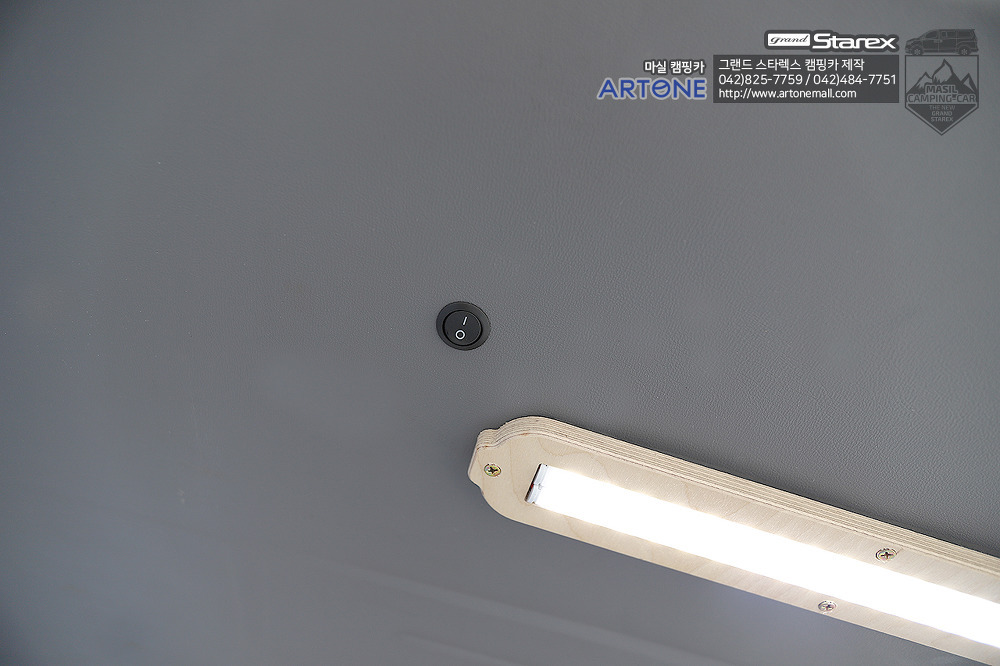

중앙 칸에는 LED 등이 설치 되어 있습니다.
각 칸에는 전면으로 수화물이
쏟아지지 않도록 하는 작은 칸막이가있습니다.
상단에는 짜투리 공간을 활용할 수 있도록 고무줄이 연결되어 있는 칸이 있습니다.







사이드(측면)수납함 아래로는 리어 휠 휀더가 위치해 있고,
보조배터리 환기구, 내장고 컴프레셔가 설치 되어 있습니다.
사진상 중앙에서 아래쪽으로 전기 장치가 있다는 노란색 세모 스티커도 보입니다.

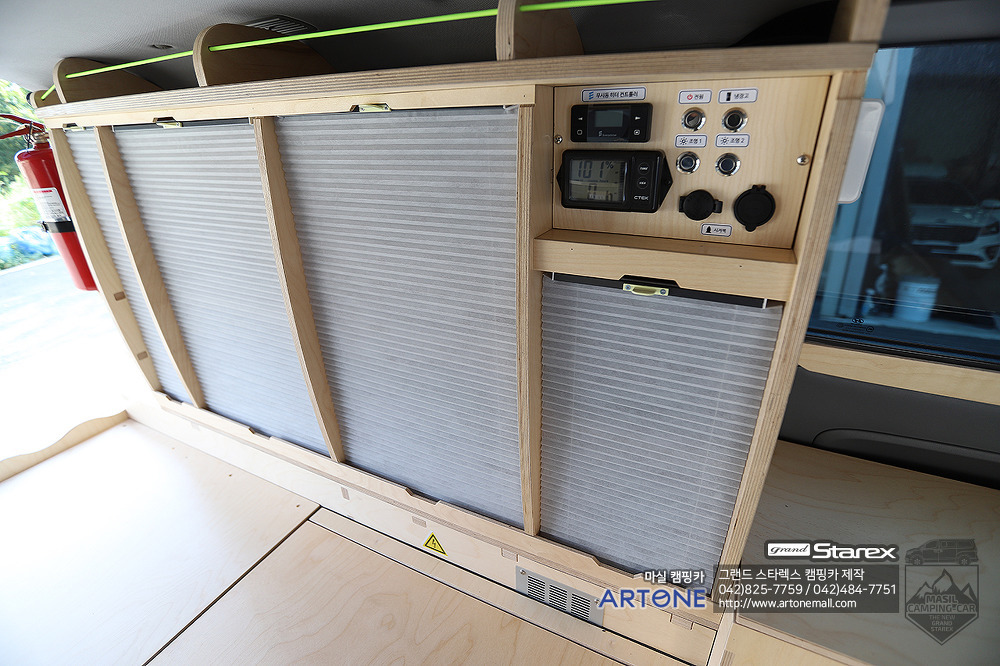

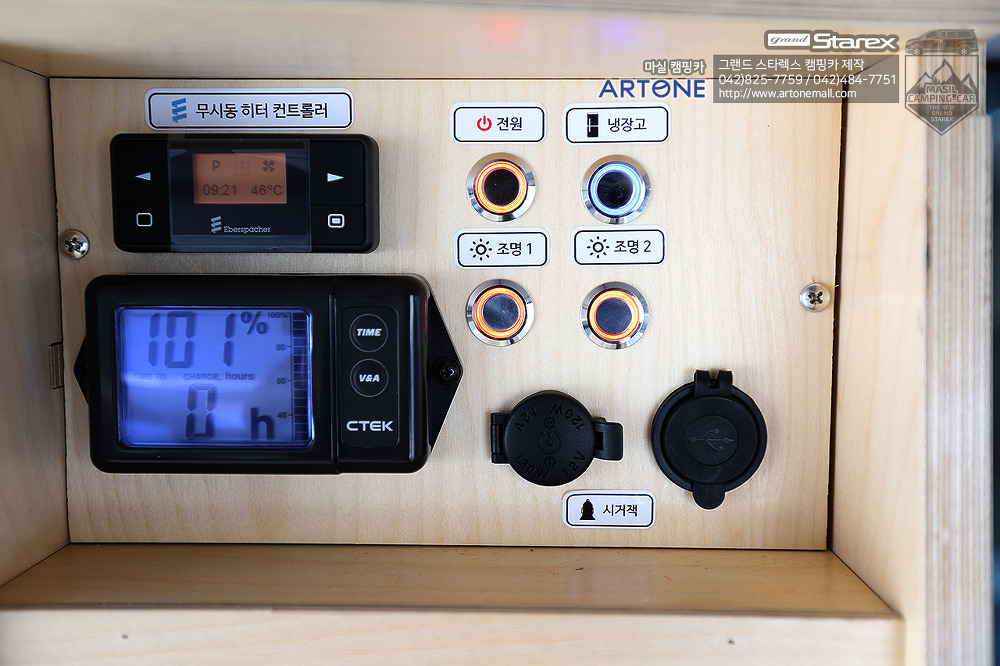

사이드(측면) 메인 커트롤 패널 입니다.
무시동 히터 컨트롤러와 배터리 모니터링 시스템.
그리고 가장 많이 사용할 각종 스위치 입니다.
전체 전원을 끄거나 켤 수 있는 버튼, 냉장고, 조명1,조명2 버튼이 있으며,
천장 모니터를 할 경우 오디오 버튼까지 옵션추가 하시면 포함 됩니다.

시거잭에는 시거 소켓과 한쪽은 USB 포트로 스마트폰이나
기타 USB로 충전 할 수 있는 제품을
충전 할 수 있습니다. 출력은 USB포트 아래 기재 되어 있습니다.







사이드(측면) 수납장에 포함된 소화기와 설치 하면
만들어지는 짜투리 공간까지 알차게 활용하는
마실 캠핑카 입니다.

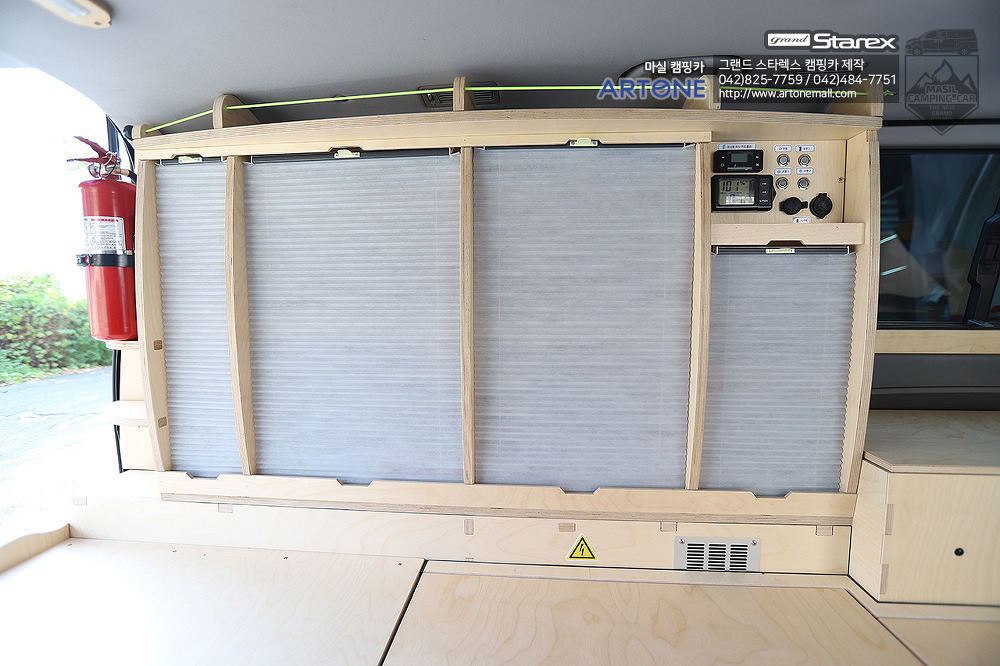

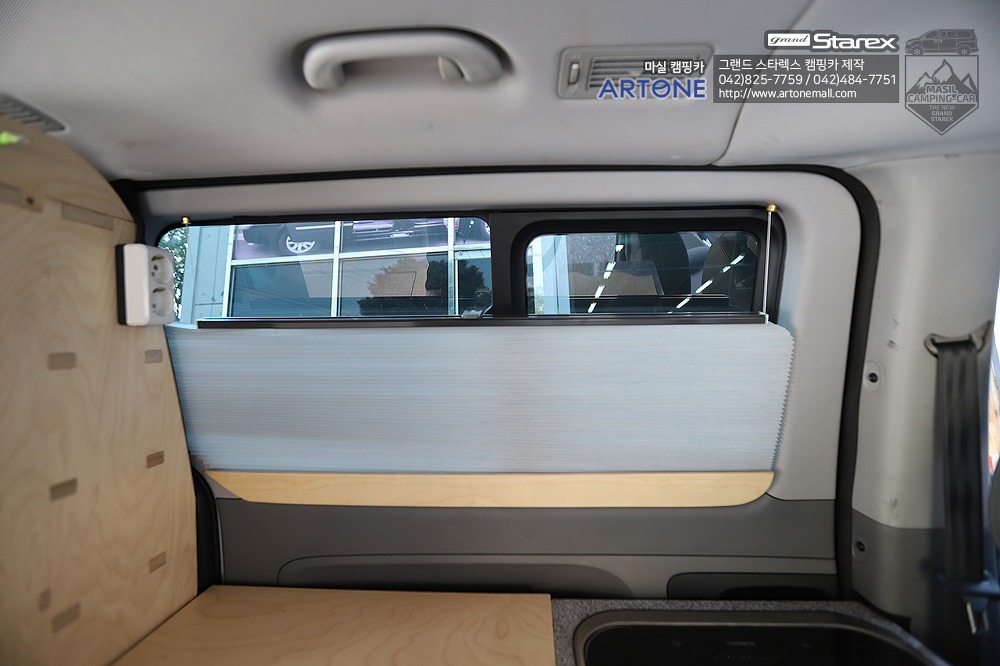

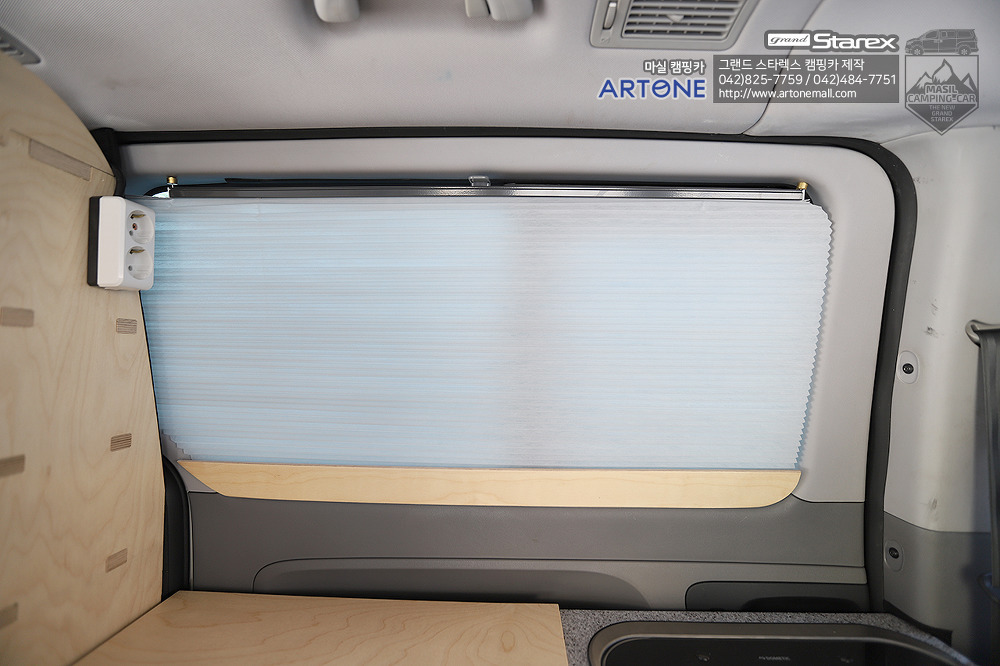

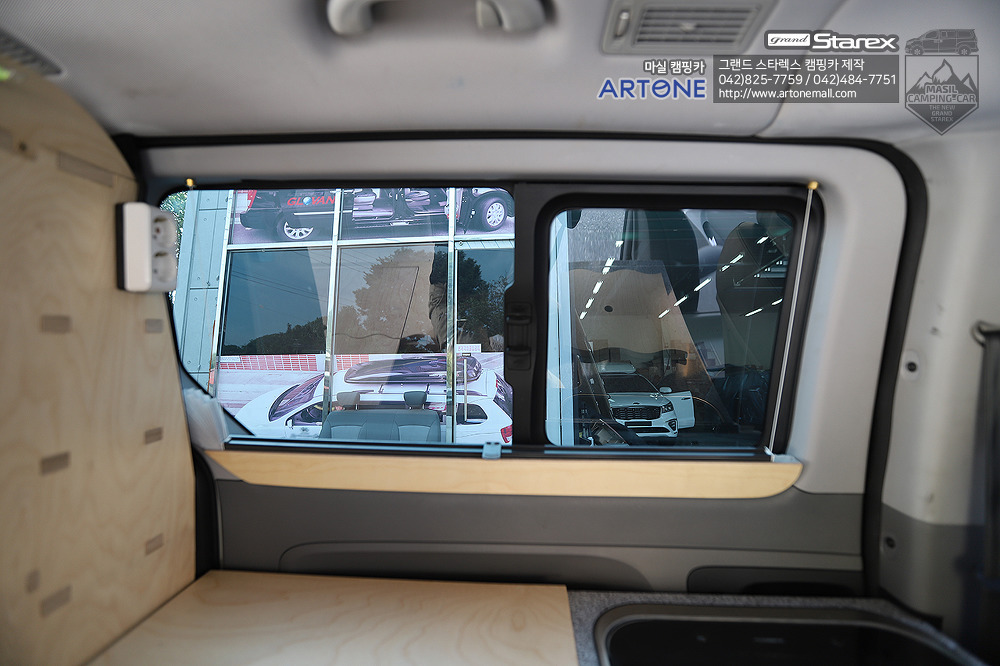

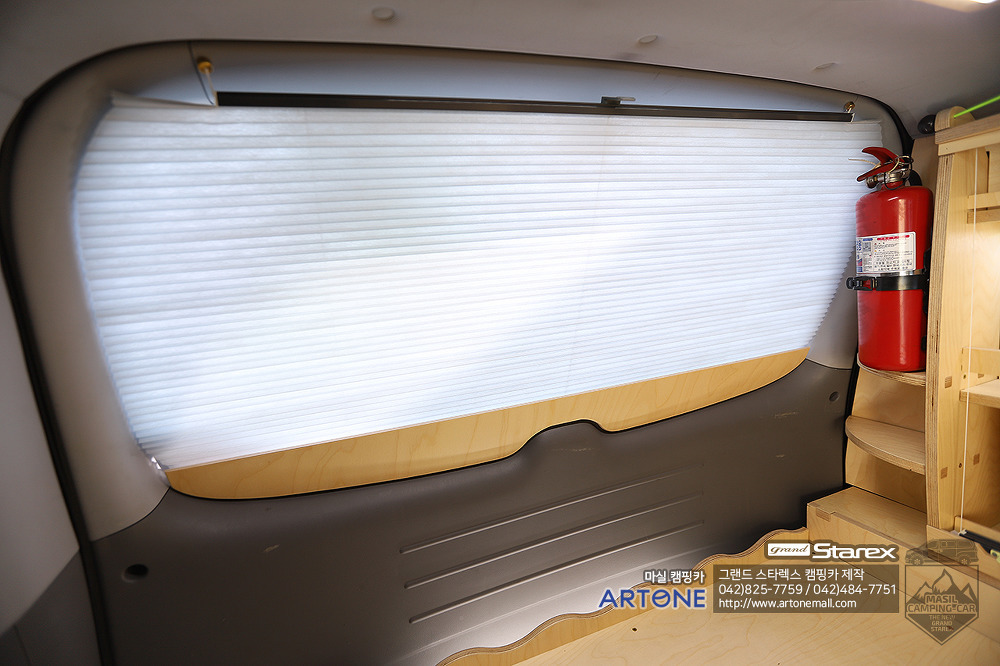

허니콤 블라인드는 2열 2개, 3열 1개, 트렁크 1개 총 4개의 구성으로 설치 되고,
창문 전체를 가리는 구조 이며, 햇빛을 통과 시키지 않습니다.
암막은 아니지만, 그와 비슷하게 창문 전체를 가리고 있습니다.
원하는 위치에 고정도 가능하도록 사이드(측면)수납장과 같은 재질 같은 형태로 설치 됩니다.
단, 창문에 설치되는 커튼은 원목하대가 포함되어 있습니다.







원하는 위치에 고정이 가능하며, 상/하 작동으로 움직임이 가능 합니다.

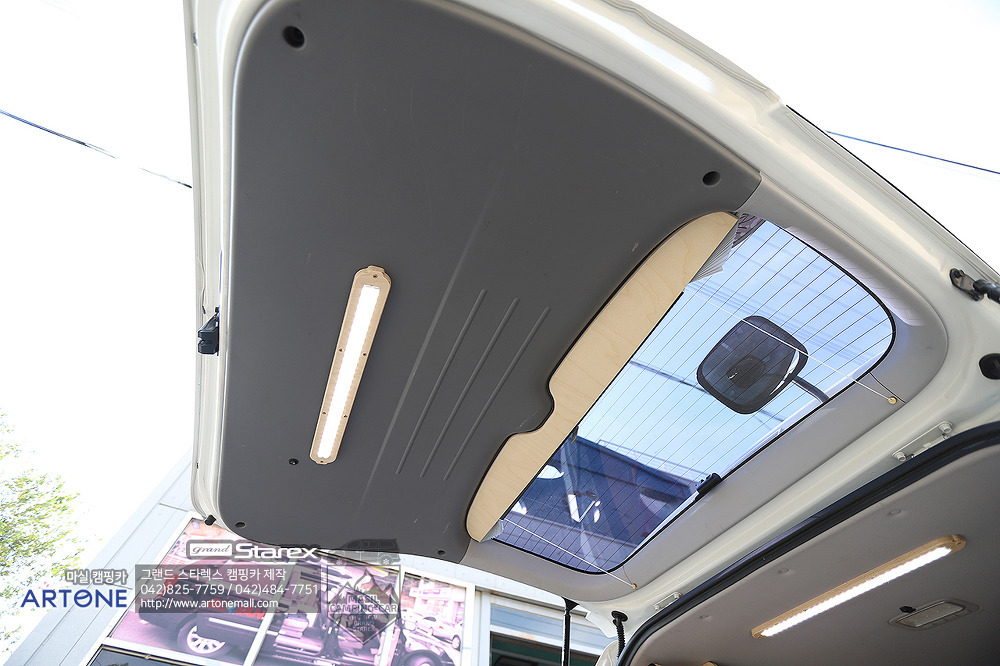

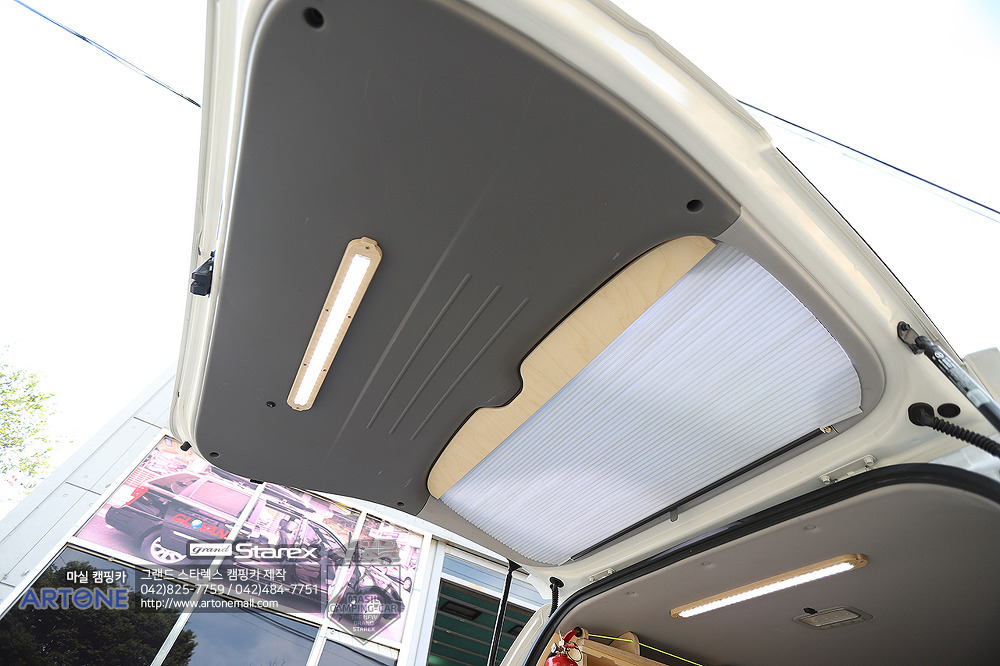

트렁크에는 LED조명과 커튼이 설치 됨으로 후방으로 테이블을 꺼내어 쓰실때 직사광선을 막아주고,
어두운 밤에는 불을 밝힐 수 있는 LED등까지 설치 됩니다. (트렁크 LED등은 별도 옵션 추가)







트렁크에는 사이드(측면)수납장에 있는 조명스위와 연동되지만, 별도 스위치가 있어 사이드 수납장에서 조명을 켜도
트렁크 LED는 별도 조절 할 수 있습니다.
또한, 스타렉스의 트렁크 문은 내부에서 열수 없는 구조이지만, 캠핑카에서는 트렁크 문을 열어야 하므로
별도 레버를 설치해 드려 차량 내부에서는 트렁크문을 열고 출입이 가능 합니다.

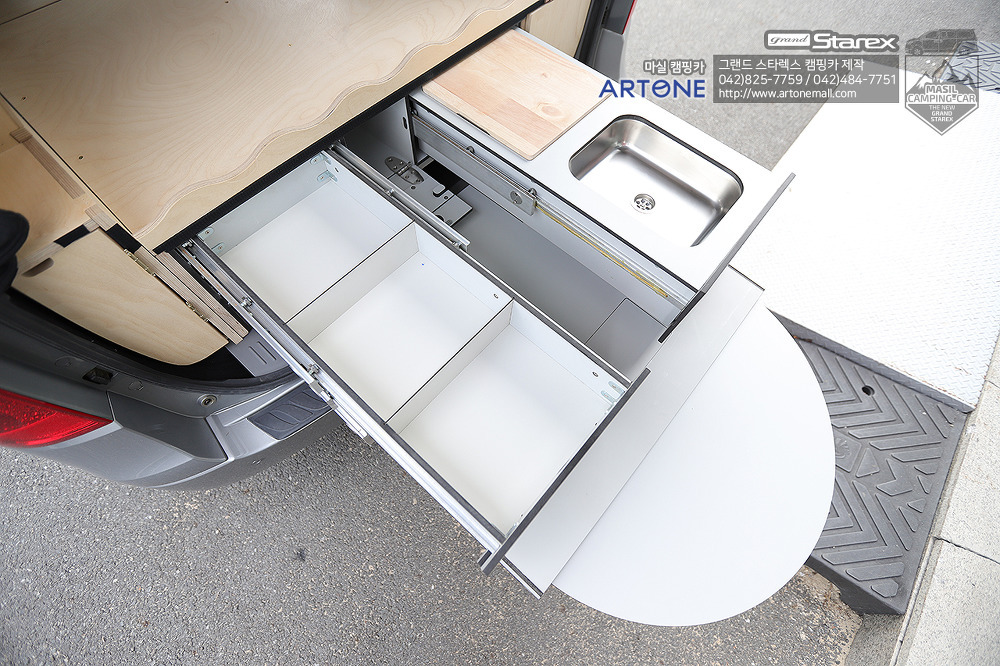

트렁크 문을 열고 사용하는 캠핑 룸 박스는 모두 같은 모양 같은 디자인 같은 기능이므로
기존 포스팅 했던 자료를 퍼와 간단히 설명 드리겠습니다. 양해해 주시기 바랍니다....ㅜㅜ

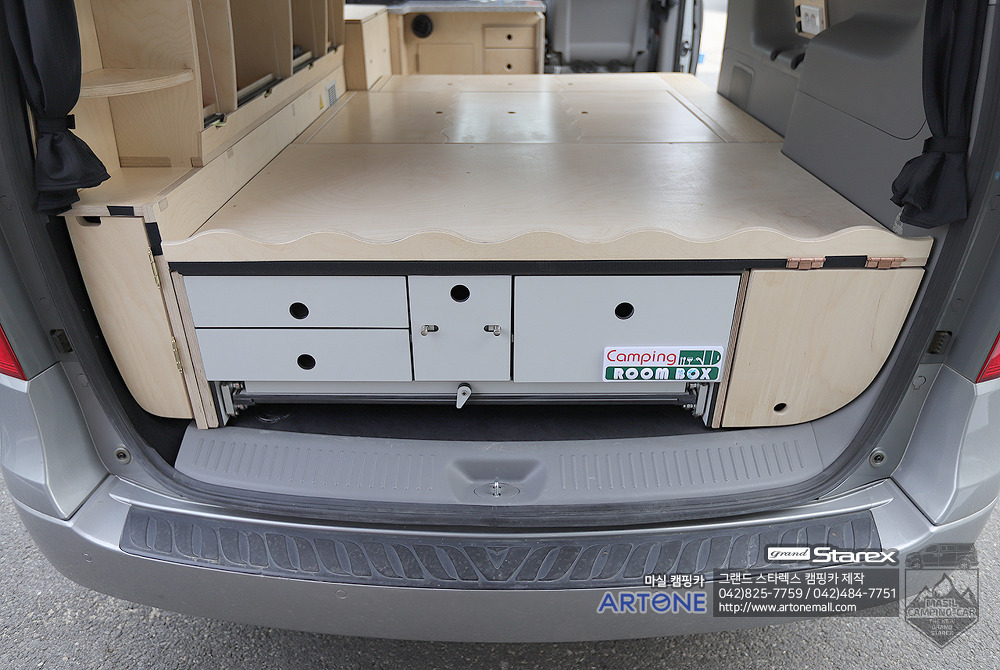

캠핑 룸 박스는 캠핑에 맞게 설계되었습니다.
테이블과 각종 수납 그리고, 가스 사용이 용이 하도록 하는 서랍식 가스보관함까지
캠핑에서 가장 시간을 많이 할애하는 음식 해먹는 시간을 조금이라도 단축 하여,
도착해서 바로 커피 한잔의 여유를 즐길 수 있습니다.

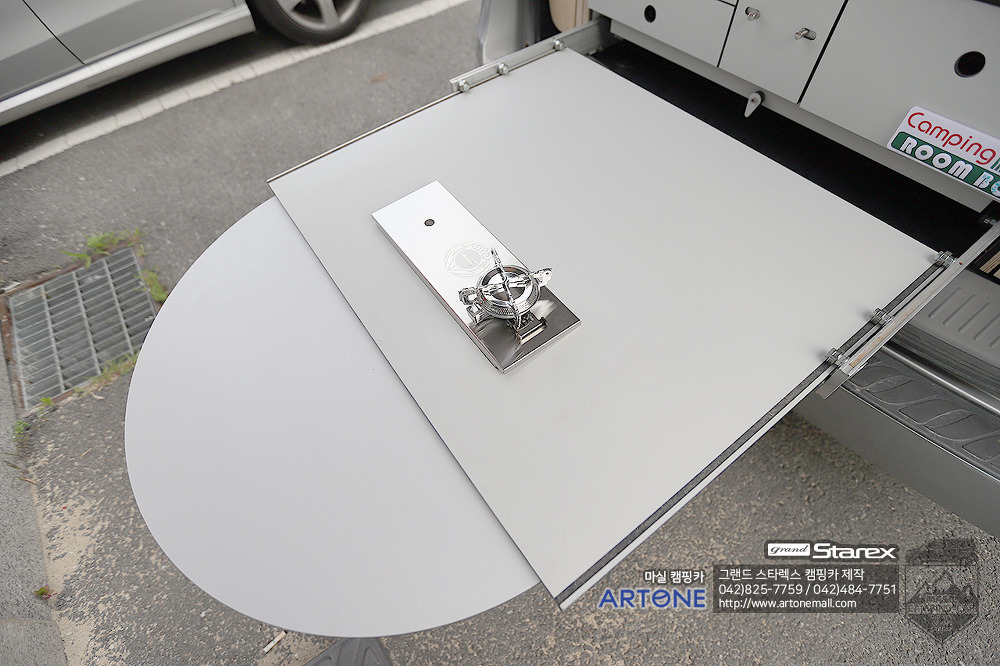

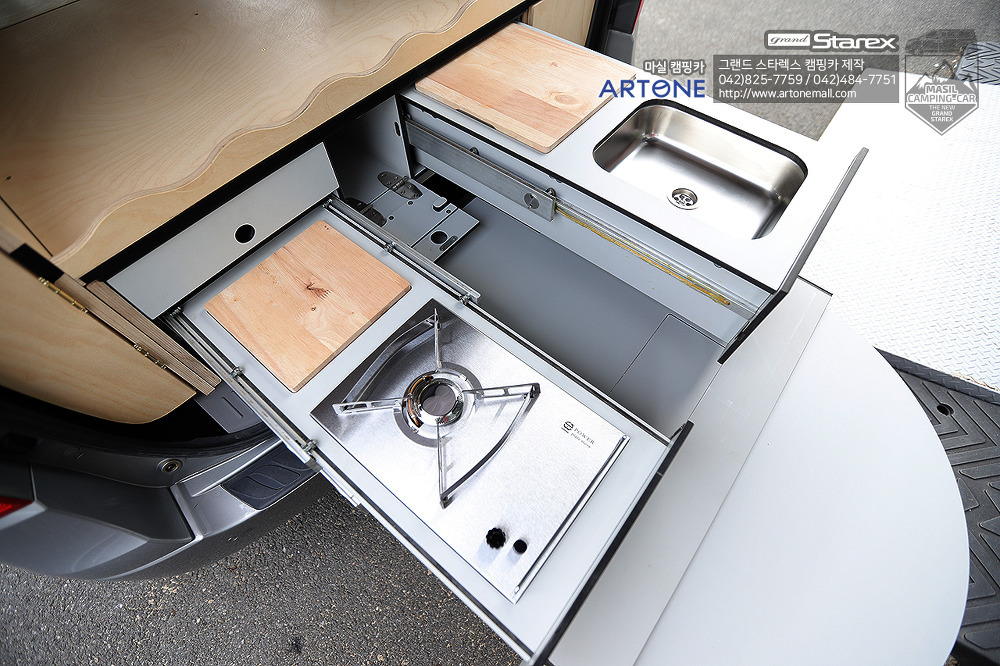

테이블은 하단에서 돌출 되며, 원형 테이블이 2파로 펼쳐집니다.

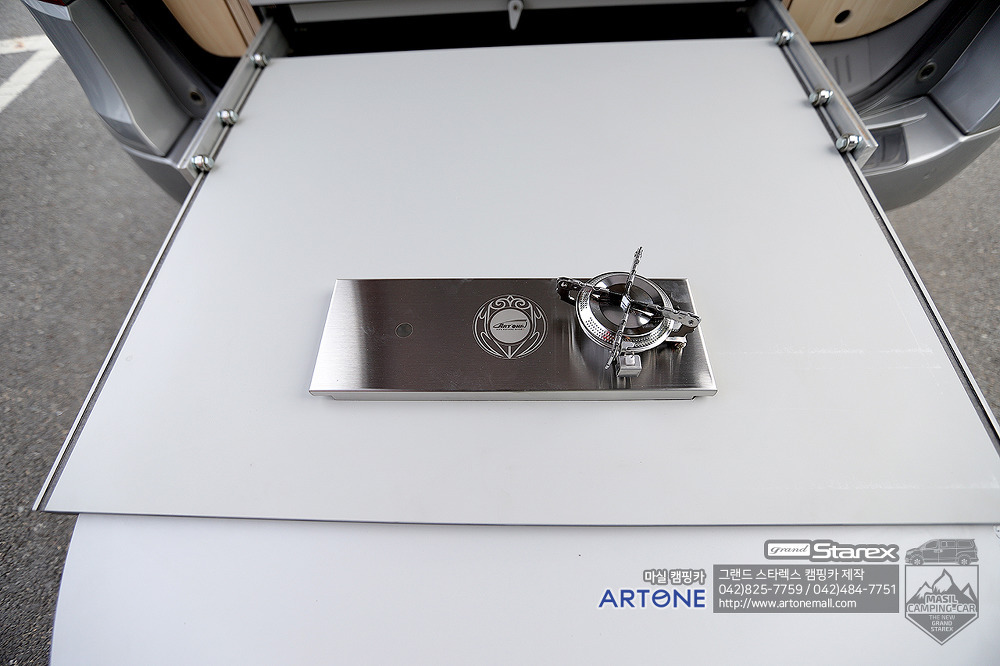

중앙에 2구 트레이는 위 사진처럼 스테인리스 2구 트레이를 함께 제공하여,
1구의 가스 스토브를 확장할 수 있도록
제작 하였습니다.

캠핑 룸 박스는 컴팩 라미네이팅이라는 재질로 단단하고 수분에 강한면을 보입니다.
물과 불에 강하여 캠핑에는 적합한 재질로 생각 됩니다.







1구 가스 트레이와 보조 도마, 그리고 싱크볼이 제공 되고, 메인 도마까지 제공 되어
캠핑 룸 박스에서 음식이 해결 가능 합니다.
또한, 주방 용품 수납은 룸박스의 특징 입니다.
수납공간의 칸막이는 제거가 가능하여, 원하는 크기 만큼 사용이 가능 합니다.

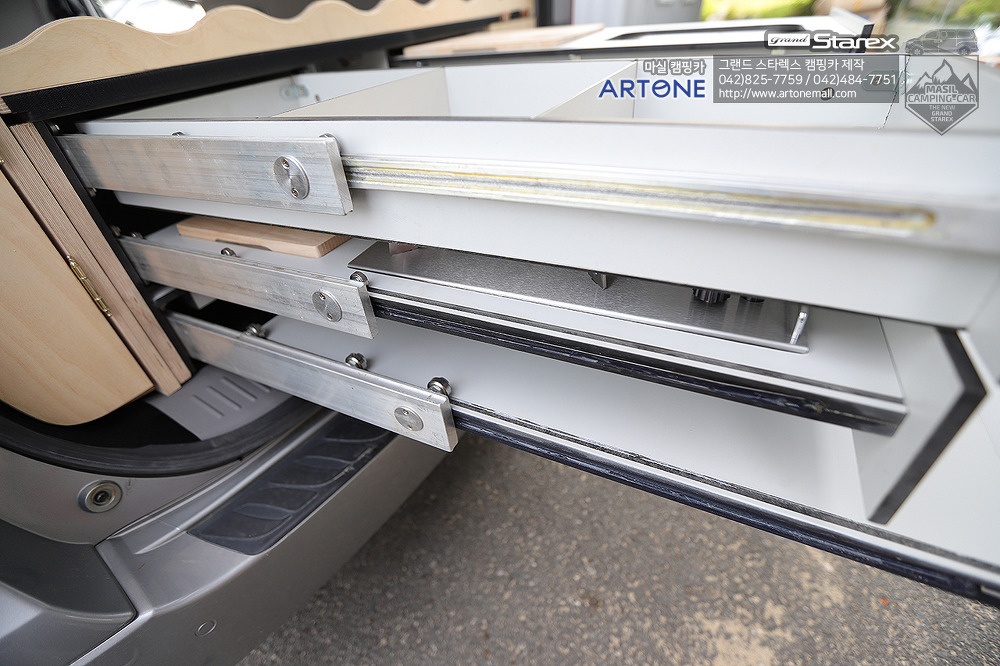

각 레일은 모두 알루미늄으로 이루어져 있어 견고함을 더하고, 수십개의 레일은 룸박스를 고정하고 부드럽게
조작될 수 있도록 제작 되어 있습니다.

룸박스 설치 후 빈공간은 모두 자작나무로 문을 만들어 수납공간으로 만들었습니다.
캠핑에서는 수납공간이 아무리 많아도 부족할때가 많습니다.

마실 캠핑카는 은퇴자를 주 타켓층으로 잡은 차량이며,
11인승/12인승 차량을 기반으로 2인 또는 3인으로 제작 됩니다.

제작 전 차량인 승합을 기준으로 세금, 운행 가능 면허, 검사등은 변경이 되지 않습니다.
인승이 바뀐다고 2종 면허로 운행이 가능하지 않습니다. 꼭 유의 하시기 바랍니다.
세금 또한 변경이 되지 않습니다. 차량은 승합이지만, 특수목적으로 구조변경이
되는 사항으로 차량 원부가 바뀌지 않으므로 차량은 승합으로 보셔야 합니다.

캠핑카의 제작 기간은 2주 정도 소요됩니다. 대략 15일을 보시면 좋을듯 합니다.
가구의 제작과 고정 그리고 전기장치의 설치 및 배선 작업등이 많은 부분을 차지 하는 만큼 작업 기간이
제법 걸리는 점 양해해 주시기 바랍니다. 또한, 탈거 되는 시트는 모두 폐기를 기본으로 생각하며, 만약 필요하실 경우
미리 말씀해 주시면 가져가실 수 있도록 별도 보관을 해드립니다. 단, 오랜 기간 보관이 어려우니 되도록
빠른 시일내에 가져 가시면 좋습니다...^^;;

보름의 기간 동안 차량 개조가 이루어짐과 동시에 차량의 구조변경 신청까지 이루어 집니다.
제작이 마무리 되면 신청에서 승인으로 된 변경 서류를 지참하여 교통안전공단에서 주관 하는 검사소에
차량 검사를 진행 합니다. 검사가 마무리 되면 차량 출고가 가능 합니다. 원하는 날짜에 방문 하셔서
사용법을 대략 설명드린 후 출고 합니다.

여기까지 걸리는 기간이 대략 보름입니다. 내부 사정으로 인해 작업 기간이 더 늘어날수도 있습니다.
갑작스런 내부 사정이므로 꼭!좀 양해해 주셨으면 합니다. 최대한 날짜를 맞춰 드리려 노력 하고 있습니다.
아트원을 믿고 맡겨주신 차량은 깔끔한 작업으로 보답해 드리겠습니다.
감사합니다. 다음은 127호 리뷰로 찾아 오겠습니다...^^;;
